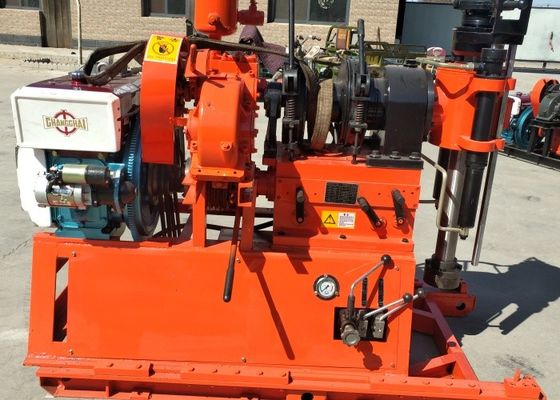

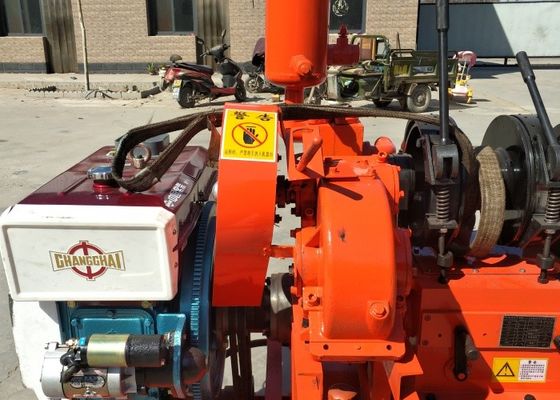

300 metros de profundidade Capacidade GY 200 Portátil Engenharia Hidráulica Rig de perfuração
Descrição do produto:
O equipamento de perfuração GY 200 é para inspecção geológica de engenharia e vários buracos de estruturas de concreto. A gama de velocidade é ampla e equipada com uma engrenagem de alta velocidade, e diamante, liga dura,e as brocas de partículas de aço podem ser selecionadas para perfuração de acordo com diferentes condições geológicas.
Com 300 metros de profundidade de perfuração e 300 mm de diâmetro do buraco, velocidade de perfuração rápida.
A plataforma de perfuração GY-200 é uma solução altamente versátil, econômica e confiável para projetos de perfuração de pequena e média escala.e adaptabilidade tornam-no uma escolha popular para a exploração geológicaA sua durabilidade e os baixos requisitos de manutenção aumentam ainda mais o seu apelo para utilização em ambientes remotos ou desafiadores.
Parâmetro do produto:
| Parâmetro básico |
| Profundidade de perfuração |
60m |
225 m |
295m |
| Diâmetro da perfuração |
300 mm |
76 mm |
46 mm |
| Diâmetro do tubo de perfuração |
50 |
|
42 |
| Ângulo giratório do fuso |
0°~ 360° |
| Peso sem motor |
750 kg |
| Dimensão ( comprimento * largura * altura) |
1820 * 980 * 1400 mm |
| Tabela rotativa |
| Velocidade de rotação |
900, 475, 388, 205, 157, 68 r/min |
| Torque máximo |
2000 N*m |
| Viagens de alimentação |
400 mm |
| Força máxima de alimentação do cilindro |
29 KN |
| Força máxima de elevação do cilindro |
39 CN |
| Elevador |
| Capacidade de elevação |
30 KN |
| Velocidade da linha da bobina, 2a camada |
0.27, 0.64, 0.83, 1.58, 1,64 m/s |
| Diâmetro da bobina |
135 mm |
| Diâmetro da corda |
12.5 mm |
| Capacidade da corda |
30 m |
| Bomba de óleo |
| Deslocamento |
20 ml/R |
| Velocidade |
2500 r/min |
| Pressão nominal |
20 MPa |
| Pressão máxima |
25 MPa |
| Potência |
| Potência nominal |
14 KW (Y160-4 elétrico), 14,7 KW (ZS-1115 diesel) |
| Velocidade |
1460 r/min (Y160-4 elétrico), 2200 r/min (ZS-1115 diesel) |
| Peso |
144 kg (Y160-4 elétrico), 190 kg (ZS-1110 diesel) |
| Quadro |
| Tipo |
Tipo deslizante com quadro de base |
| Exercício móvel da broca |
400 mm |
| Distância entre a perfuração e a abertura do buraco |
270 mm |
Características do produto:
1. Equipado com um mecanismo de alimentação hidráulica automática, melhora a eficiência de perfuração e reduz o trabalho manual dos trabalhadores;
2. Usando um mecanismo de aperto de cartão de bola em vez de um chuck, ele pode implementar inclinação de haste sem parar, que é fácil de operar, seguro e confiável;
3- equipado com um manômetro de pressão inferior para indicar a pressão, facilitando a compreensão da situação no interior do buraco;
4. O funcionamento centralizado da alça é conveniente;
5A estrutura compacta, a plataforma de perfuração, a bomba de água e o motor diesel estão todos instalados num chassi de uma única via, ocupando uma pequena área do canteiro de obras;
6- Leve, altamente decomponível, fácil de deslocar, adequado para trabalho em planícies ou zonas montanhosas
Procedimentos operacionais de segurança:
Durante o processo de operação, é necessário seguir rigorosamente os procedimentos operacionais de segurança. Os operadores devem usar o equipamento de proteção necessário, como capacetes de segurança, óculos de proteção, etc..Ao operar, preste atenção ao ambiente circundante, evite colisões e compressões e certifique-se de que a área de trabalho esteja livre de interferências de detritos
