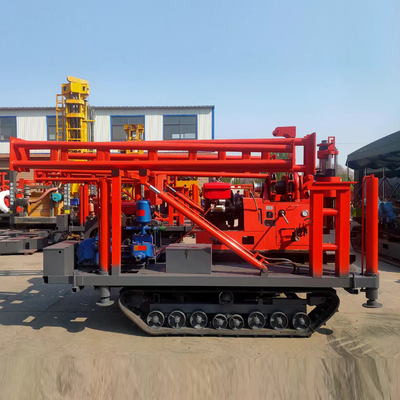

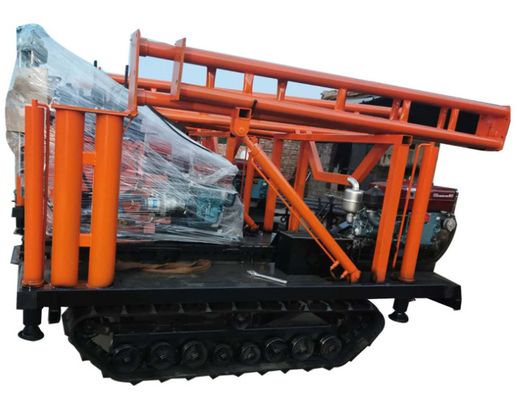

A broca montada esteira rolante de retirada do núcleo Rig Spt 150 da amostra fácil do movimento mede a profundidade portátil

Resumo do Serviço

Sonda Rotativa Portátil Montada em Esteiras para Sondagem SPT com Profundidade de 150 Metros Introdução à Sonda Rotativa Montada em Esteiras XY-1A A sonda rotativa XY-1A é uma sonda rotativa portátil com alimentação hidráulica, profundidade de perfuração de 150 metros, diâmetro de furo de 150 mm. É ...

Consulte agora
Consulte agora
Descrição do serviço

Sonda Rotativa Portátil Montada em Esteiras para Sondagem SPT com Profundidade de 150 Metros





Introdução à Sonda Rotativa Montada em Esteiras XY-1A



A sonda rotativa XY-1A é uma sonda rotativa portátil com alimentação hidráulica, profundidade de perfuração de 150 metros, diâmetro de furo de 150 mm. É um tipo de alimentação hidráulica, alta velocidade, torque de correia de alta velocidade e portabilidade com bomba, adequada para exploração geológica de engenharia de edifícios industriais e civis, ferrovias, hidrelétricas, transporte, pontes, fundações de barragens e outras construções.



Sonda Rotativa Montada em Esteiras XY-1ADados Técnicos



Sonda Cabeçote Giratório

Profundidade de perfuração



Máx. 150m

Velocidade do eixo



1010, 790, 470, 295, 140 (r/min)

Diâmetro do furo



Máx. 150m Curso do eixo 450mm
Diâmetro da haste de perfuração 42mm Descida do eixo Máx. 15KN
Faixa de ângulo 90-75 Capacidade de elevação do eixo Máx. 25KN
Bomba de óleo Bomba de água
Modelo YBC-12/125 Modelo Bomba de pistão de ação única recíproca horizontal
Pressão nominal 12,5 MPa Pressão de trabalho Máx. 1,25 MPa
Vazão 8ml/r
Velocidade nominal 1500r/min
Guincho Potência (diesel)
Capacidade máxima de elevação 15KN Modelo (motor diesel ZS1105
Rotação do tambor do guincho

121, 76, 36 (r/min)



Potência nominal 12,1 KW
Diâmetro do tambor 140mm Velocidade nominal 2200r/m
PESO APROXIMADAMENTE 600KG
TAMANHO 1620*970*1560mm



Vantagens da Sonda Rotativa Montada em Esteiras XY-1A



1. Possui um mecanismo de alimentação automática hidráulica para melhorar a eficiência da perfuração e reduzir a intensidade do trabalho.
2. Adota o mecanismo de fixação de esfera em vez do mandril, e pode implementar a troca de hastes sem interrupção, fácil de operar, seguro e confiável.
3. O guincho é equipado com uma estrutura para formar uma estrutura de suporte de dupla face que pode suportar fortes impactos.
4. Quatro conjuntos de posicionamento de rolamento na caixa do eixo vertical garantem que o girador tenha rigidez suficiente para lidar com condições geológicas complexas, como camadas de cascalho e seixos.
5. Esta máquina adota uma embreagem cônica, que possui as características de alto torque de transmissão, operação conveniente e sem necessidade de manutenção.



Aplicação da Sonda Rotativa Montada em Esteiras XY-1A



A sonda rotativa XY-1A é usada principalmente para investigação e exploração geológica geral, exploração de fundações de estradas e edifícios altos, vários furos em estruturas de concreto, diques de rios, ar condicionado central de temperatura do solo, etc. A série XY-1 são sondas rotativas geotécnicas de núcleo de eixo mais adequadas para perfuração de poços em construção geotécnica e exploração geotécnica em projetos como edifícios civis, construção de ferrovias, hidrelétricas, rodovias, pontes e barragens, etc.



Tubo de Amostra - Ferramenta de Sondagem



1. Tubo de amostra de camada única

A ferramenta de perfuração de tubo único tem estrutura simples e processamento conveniente. É uma ferramenta de amostragem comum para perfuração com liga dura e partículas de aço. O fluido de lavagem na ferramenta de perfuração de tubo único é enviado para o tubo de amostra através do tubo de perfuração. Os acessórios de perfuração que atingem diretamente o topo da amostra, e o impacto e atrito da amostra causados pela rotação do tubo de amostra, desgastam facilmente a amostra, portanto, são aplicáveis apenas a formações relativamente completas e estáveis.

2. Tubo de amostra duplo

O tubo de amostra duplo é formado pela adição de um tubo contendo amostra (tubo interno) ao tubo de amostra original (tubo externo). De acordo com se o tubo interno gira durante a perfuração, ele pode ser dividido em dois tipos: ação dupla e ação única:

Tubo de amostra duplo de ação dupla (tubo duplo de ação dupla) - o tubo externo gira e o tubo interno também gira.

Tubo de amostra duplo de ação única (tubo duplo de ação única) - o tubo externo gira, mas o tubo interno não gira.

O tubo de amostra duplo pode isolar o efeito de lavagem do líquido de lavagem na amostra. Tubo duplo de ação dupla com isolamento de água sem isolamento de vibração, usado para formações macias, soltas e facilmente erodidas; O tubo duplo de ação única pode isolar água e vibração. Basicamente, os acessórios de perfuração do tubo duplo de ação única são usados para perfuração com diamante.





Principais Produtos da Jinzhou Shitan Machinery Equipment Co., Ltd.:

Sonda de Perfuração Pneumática / Sonda de Ar (ST-180, ST-200, ST-260, ST-300, ST-350, ST-400, ST450, ST-450, ST-500, ST-600, ST-800 e outras Sondas de Perfuração de Poços de Água Pneumáticas), Sonda de Perfuração de Poços de Água Montada em Esteiras / Sonda Montada em Reboque / Sonda de Perfuração de Poços de Água / Máquina Hidráulica de Poços de Água / Equipamento de Perfuração de Rocha Dura / Sonda de Perfuração de Núcleo de Diamante / Sonda de Perfuração Geológica / Sonda de Teste de Solo / Sonda Portátil de Perfuração de Poços de Água (ST-30, ST-50, XY-1A, XY-1B, XY-2, XY-2B, GK180, GK200, GY150, GY200 e sonda de impacto 30, sonda de túnel série ZLJ e outras máquinas de perfuração geológica) Chassi de Esteira, Bomba de Lama de Perfuração (bombas de lama de perfuração série BW150, BW160, BW200, BW250, BW850), Compressor de Ar para Perfuração, Brocas de Poço de Água (Broca PDC, Broca Tricone, Broca Botão DTH), Tubo de Perfuração de Poço de Água, Peças de Reposição para Sonda de Perfuração (hastes de perfuração, junta de haste de perfuração, tubo de revestimento, acoplamento de tubo de revestimento, tubos de amostra, acoplamento de tubo de amostra, elevadores, martelo de queda automático, amostrador, ferramenta SPT, chave de garfo, garfo de apoio, junta de travamento), Transportador de Esteira

Boa qualidade, serviço pós-venda profissional, bem-vindo para fazer pedidos

A broca montada esteira rolante de retirada do núcleo Rig Spt 150 da amostra fácil do movimento mede a profundidade portátil

A broca montada esteira rolante de retirada do núcleo Rig Spt 150 da amostra fácil do movimento mede a profundidade portátil



A broca montada esteira rolante de retirada do núcleo Rig Spt 150 da amostra fácil do movimento mede a profundidade portátil

A broca montada esteira rolante de retirada do núcleo Rig Spt 150 da amostra fácil do movimento mede a profundidade portátil







Atributos Personalizados do Serviço

Destacar

equipamento de broca montado esteira rolante de retirada do núcleo da amostra

,

equipamento de broca montado esteira rolante da profundidade 150meters

,

a esteira rolante montou o equipamento para a perfuração da perfuração

Product Name:
Sample Coring SPT 150 Meters Depth Portable Crawler Mounted Drill Rig
Power Type:
Diesel / 13.3kw
Model Number:
XY-1A
Drill depth:
150m
Usage:
Water Well
Color:
Yellow,Yellow or as your rquest
Application:
Geological Exploration
Drilling angle:
90 ~75°
Drilling Diameter:
Customized
Dimensions:
1100*600*500mm, 600*650*2330mm,
Warranty:
12 months
After-sales service provided:
video technical support
