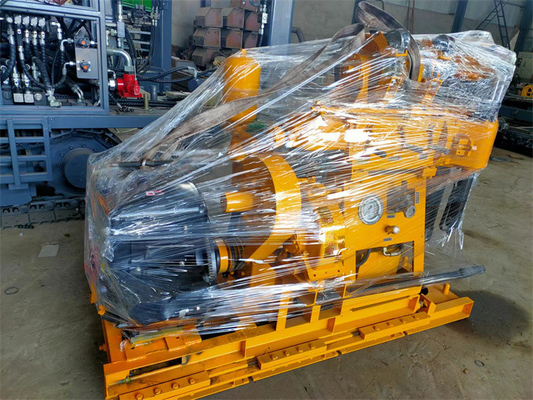

Estação de perfuração de engenharia de exploração GK 200
Máquina de perfuraçãoIntrodução
O equipamento está equipado com uma bola sobre um mecanismo de suporte de cassete e um tubo de perfuração de seis motores.seguro e confiável
Dados técnicos da plataforma de perfuração
|
Especificação da sonda de perfuração
|
|
Profundidade de perfuração
|
200m
|
|
Diâmetro de perfuração
|
91mm, 110mm, 130mm, 150mm, 300mm
|
|
Diâmetro da haste de perfuração
|
50 mm
|
|
Ângulo de perfuração
|
90°-75°
|
|
Dimensões ((L×W×H)
|
1750×850×1300 (mm)
|
|
Peso
|
880 kg/conjunto
|
|
Cabeça giratória
|
|
Velocidade do eixo
|
115, 230, 505, 790, 1010 r/min
|
|
Tração do fuso
|
450 mm
|
|
Spindle Dia.
|
Φ59mmx53mmx4350mm Rodas Kelly
|
|
Velocidade de deslocamento para cima do eixo vertical de perfuração
|
00,05 m/s
|
|
Velocidade de deslocamento para baixo do eixo vertical de perfuração
|
0.067m/s
|
|
Maxima força de tração do eixo
|
15KN
|
|
Capacidade máxima de elevação do fuso
|
25KN
|
|
Torque de saída máximo vertical
|
1.5KN.m
|
|
Elevação
|
|
Max. Capacidade de elevação ((cordas individuais)
|
20KN.m
|
|
Velocidade de rotação de elevação
|
20; 40; 90; 168 r/min
|
|
Velocidade linear do tambor de elevação (dois níveis)
|
0.17; 035; 073■ 1,5 m/s
|
|
Diâmetro do tambor
|
140 mm
|
|
Diâmetro da corda
|
9.3 mm
|
|
Capacidade de cabos de arame
|
40m
|
GK 200 Características da plataforma de perfuração de engenharia personalizada

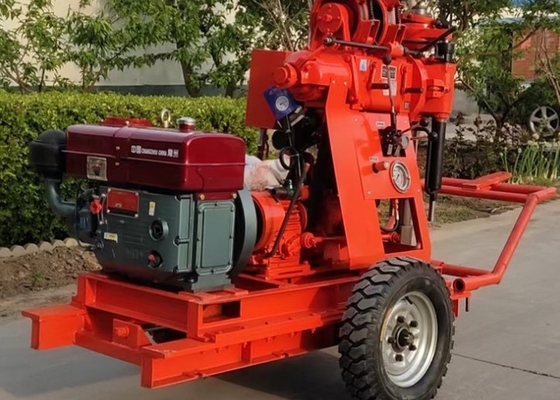

Tem estrutura de alimentação hidráulica, eficiência de perfuração e reduz a intensidade de trabalho dos trabalhadores.A plataforma de perfuração é equipada com um mecanismo de fixação da pinça de esferas superior e um tubo de perfuração ativo hexagonal que pode inverter a haste sem parar, com alta eficiência de trabalho,operação conveniente e confiávelÉ equipado com um manômetro de pressão para indicar a pressão, o que é conveniente para dominar a situação no buraco.A plataforma de perfuração tem as vantagens da estrutura compacta, pequeno volume, peso leve, forte decomposição e fácil realocação. A forma de carregamento é tipo de reboque, tipo de raspador e desmontagem. É adequado para trabalhar em áreas planas ou montanhosas.
Método de instalação do tubo central:
Amarra o levantador na ranhura da articulação de diâmetro variável, move a alça direita do guincho para pegar o garfo, retire o tubo perfurado, instale o tubo central,levantar a ferramenta de perfuração para o topo do poço, mover a alça esquerda do guincho continuamente e abaixar a ferramenta de perfuração no buraco a uma velocidade uniforme.Use o garfo para bloquear e remover o levantador.
Jinzhou Shitan Machinery Equipment Co., Ltd. Produtos principais:
Instalação de perfuração pneumática / Instalação de perfuração a ar ((ST-180,ST-200,ST-260,ST-300,ST-350,ST-400,ST450,ST-450,ST-500,ST-600,ST-800 e outras Instalações pneumáticas de perfuração de poços de água), Crawler Water Well Drilling Rig / Trailer Mounted Drilling Rig / Water Well Drilling Rig / Hydraulic Borewell Machine / Hard Rock Drilling Equipment / Diamond Core Drill Rig / Geological Drilling Rig / Soil Testing Drilling Rig / Portable Water Well Drilling Rig（ST-30，ST-50，XY-1A, XY-1B, XY-2, XY-2B,GK180, GK200, GY150, GY200 e 30 máquinas de perfuração de impacto, máquinas de perfuração de túneis da série ZLJ e outras máquinas de perfuração geológicaBW160,BW200,BW250,BW850 série Bombas de lama de perfuração), Compressor de ar de perfuração, Bits de perfuração de poços de água ((Bits de perfuração PDC, Bits Tricone, Bits de botão DTH), Tubos de perfuração de poços de água,Peças sobressalentes de máquinas de perfuração, juntas de hastes de perfuração, tubos de carcaça, acoplamento de carcaça, tubo central, acoplamento de tubo central, elevadores, martelo automático de queda, amostrador, ferramenta SPT, garfo de chave, garfo pad, acoplamento de fechadura), Track Transporter
Boa qualidade, serviço pós-venda profissional, bem-vindo a encomendar
