150 metros Engenheiro Geotecnológico Exploração Mineral Base de Perfuração

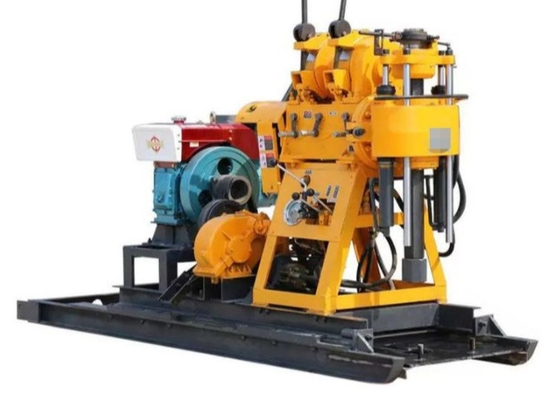

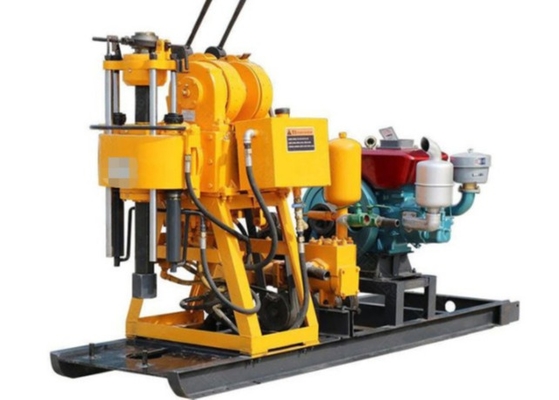

Introdução à plataforma de perfuração de núcleo de exploração Xy-1a
A plataforma de perfuração Xy-1a é uma plataforma de perfuração portátil de alimentação hidráulica, adequada para exploração geológica de engenharia de edifícios industriais e civis, ferrovias, hidrelétrica, transporte, pontes,Fundamentos de barragens e outros edifícios. Adequados para trabalhos em planícies ou zonas montanhosas. Equipados com estrutura de reboque ou carregados no chassi da via com forte capacidade de manobra.
Parâmetros da plataforma de perfuração do núcleo de exploração Xy-1a
|
Parâmetros técnicos
|
|
Ponto
|
Parâmetro
|
|
Profundidade de perfuração
|
150m
|
|
Diâmetro do tubo de perfuração
|
Φ42 mm
|
Velocidade do eixo vertical
|
Para a frente:61;163;338;654
|
|
Para trás:45
|
|
Torque do eixo vertical
|
1200 Nm
|
|
Força de elevação do eixo vertical
|
25KN
|
|
Força de alimentação do eixo vertical
|
20KN
|
|
Traço do eixo vertical
|
500 mm
|
|
Diâmetro do eixo vertical através do buraco
|
Φ46 mm
|
|
Força máxima de elevação de corda única
|
15KN
|
|
Diâmetro da corda de fio
|
Φ9,3 mm
|
|
Aumentar a velocidade
|
0.2;0.52;1.05;20,06 m/s
|
|
Configuração de potência
|
Motor Y160M-4 (11 kW)
|
|
Motor a diesel S1100 ((12,1 kW)
|
|
Dimensões (Longo × Largo × Altura)
|
1450 × 970 × 1280 mm
|
|
Peso (excluindo potência)
|
500 kg
|
Vantagem da plataforma de perfuração do núcleo de exploração Xy-1a
(1) Fácil utilização e elevada eficiência com alimentação hidráulica
(2) Como o tipo de bola chuck e a vara de condução, ele pode completar sem parar girando enquanto o fuso re-iluminado
(3) O indicador de pressão do buraco de fundo pode ser observado e as condições do poço controladas facilmente
(4) Apertar as alavancas, conveniente de operar, seguro e fiável
(5) Dimensão compacta e peso leve, fácil de montar, desmontar e transportar, adequado para zonas de planícies e montanhas.
(6) O fuso de secção octogonal pode dar mais binário.
A gama de aplicações da plataforma de perfuração do núcleo Xy-1a
(1) Exploração geológica, investigação geológica de engenharia e tipos de sondas de buracos em estruturas de betão.
(2) As partes de diamante, as partes de metal duro e as partes de aço podem ser seleccionadas para diferentes camadas.
(3) A profundidade nominal de perfuração é de 100 m com diâmetro de 75 mm e de 180 m com diâmetro de 46 mm.
A profundidade de perfuração não pode exceder 110% da sua capacidade. O diâmetro máximo admissível do buraco inicial é de 150 mm.
Pontos de manutenção da plataforma de perfuração
Quando a plataforma de perfuração parar de funcionar por um curto período de tempo, deve ser aplicada uma pequena quantidade de pressão de ar para evitar que os sedimentos invadam o interior do dispositivo de percussão da plataforma de perfuração.Se a plataforma de perfuração parar de funcionar por muito tempo, o dispositivo de percussão deve ser levantado a 1-2 m do fundo do buraco para fixação
