Exploração de Minas, Forno de núcleo de 150 metros de profundidade com bomba de lama BW 160

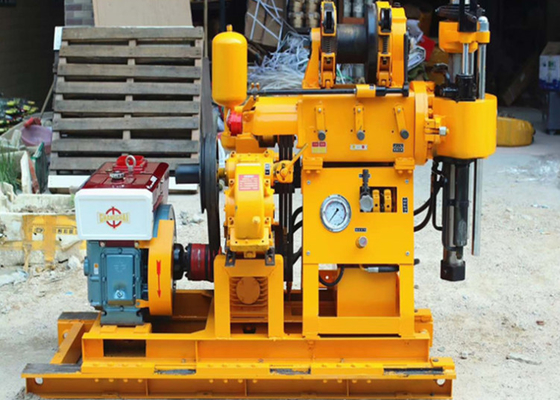

Máquinas de perfuração de núcleo XY-1AEu...Introdução
Este tipo de plataforma de perfuração é amplamente utilizado na perfuração de poços familiares, poços da indústria de perfuração e perfuração de amostragem geológica de pesquisa, serviço SPT, etc.será de 50-200mm ou maior de acordo com as exigências dos clientes.
Máquinas de perfuração de núcleo XY-1ADetalhes técnicos
| Xy -1 Uma plataforma de perfuração |
Diâmetro do buraco de perfuração |
mm |
150 |
| Profundidade de perfuração |
m |
150 |
| Diâmetro do tubo de perfuração |
mm |
42 |
| Inclinação do buraco |
° |
90° ≈ 75° |
| Dimensão do equipamento ((L×B×H) |
mm |
1640 × 1030 × 1440 |
| Peso da broca (excepto motor) |
Quilos |
500 |
|
giroscópio
|
Velocidade do fuso ((três blocos) |
r/min |
142,285,570 |
| viagem do fuso |
mm |
450 |
| Velocidade máxima de movimento |
m/min |
3 |
| Força máxima de alimentação vertical |
CN |
15 |
| elevação vertical máxima |
CN |
25 |
| Velocidade |
Capacidade de elevação ((cordas de velocidade única) |
CN |
10 |
| velocidade do tambor |
r/min |
55,110,220 |
| velocidade circunferencial do tambor |
m/s |
0.42,0.84,1.68 |
| Diâmetro do tambor |
mm |
145 |
| Diâmetro da corda de arame |
mm |
9.3 |
| Peso da corda |
m |
27 |
|
o diâmetro do travão
|
mm |
230 |
| largura da faixa de travagem |
mm |
50 |
| bomba de água |
Tipo de bomba |
cilindro único horizontal de dupla ação |
|
| Deslocamento máximo |
L/min
|
95(77) |
|
pressão máxima admissível
|
MPa |
1.2 |
| pressão de trabalho |
MPa |
1.2 |
| Diâmetro do cilindro |
mm |
80 |
| bomba de óleo |
Tipo de bomba |
bomba de engrenagem |
|
| potência |
KW |
16.2 |
| pressão nominal |
MPa |
12.5 |
| Tipo de motor |
YBC-12/125 |
|
| deslocamento |
L/r |
12 |
| velocidade nominal |
r/min |
2000 |
Futures principais da plataforma de perfuração de núcleo XY-1A
1Quando os furos finais têm, respectivamente, 75 mm e 46 mm de diâmetro, as profundidades nominais dos furos são, separadamente, 100 m e 180 m. A profundidade máxima não pode exceder 110% da profundidade perfurada em cada furado.O diâmetro máximo permitido do buraco é de 150 mm.
2.Com dispositivo de alimentação hidráulica, elevada eficiência de perfuração, redução da força de trabalho.
3A plataforma está equipada com um mecanismo de fixação da mandíbula superior esférica e uma haste de perfuração hexagonal que pode ser substituída sem desligar, com elevada eficiência, segurança e fiabilidade.
4.Um manômetro de pressão no fundo do buraco é montado para indicar a pressão, a fim de controlar a pressão no interior do buraco 5.fácil transporte e adequado para operações em planícies ou zonas montanhosas.
Como é feita a perfuração de exploração?
Amarra o levantador na ranhura da articulação de diâmetro variável, move a alça direita do guincho para pegar o garfo, retire o tubo perfurado, instale o tubo central,levantar a ferramenta de perfuração para o topo do poço, mover a alça esquerda do guincho continuamente e abaixar a ferramenta de perfuração no buraco a uma velocidade uniforme.Use o garfo para bloquear e remover o levantador.
A perfuração consiste em afundar uma corda de perfuração no solo, enquanto se injeta uma lama especial, o que permite trazer para a superfície fragmentos de rocha e amostras de gás.Os poços devem ser perfurados em vários locais para delinear o depósito potencial.
