Máquina de perfuração de profundidade de 200 metros exploração de mineração geológica

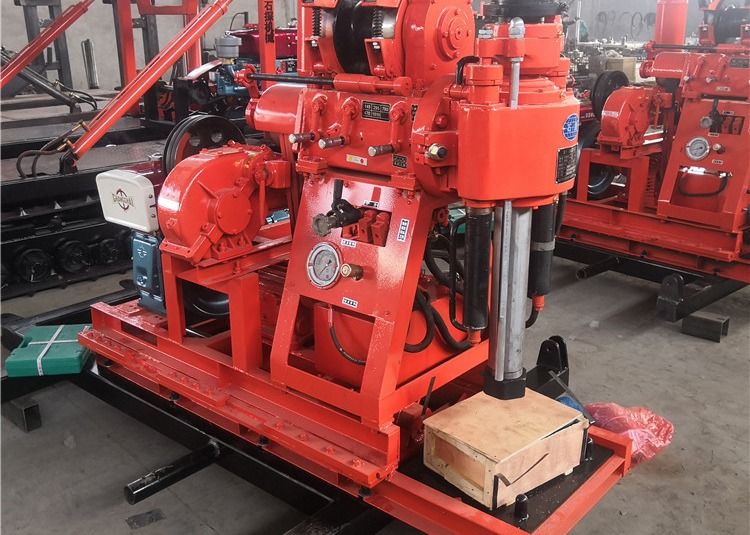

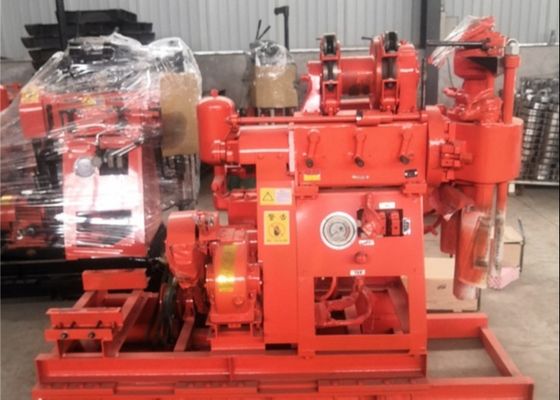

GK 200 Instalação de perfuração geológica Introdução
A plataforma de perfuração é adequada para a exploração geológica de edifícios de engenharia civil, ferrovias, hidrelétrica, transportes, pontes, fundações de barragens, etc.;perfuração de núcleos geológicos e exploração física■ pequenas fendas de colagem, fendas geotérmicas, fendas de explosão, perfuração de vários fendas de detecção de concreto;
GK 200 Parâmetro técnico da sonda de perfuração geológica
| Modelo de produto da plataforma de perfuração |
| Diâmetro da perfuração ((mm) |
75,91,110,130,150,300 |
| Profundidade de perfuração (m) |
200,150,100,70,50,30 |
| Diâmetro do tubo de perfuração (mm) |
42,50 |
| Ângulo de perfuração ((°) |
90 ~ 75 |
| Tamanho do equipamento ((L * B * H) |
1730 * 860 * 1360 (mm) |
| Peso do equipamento (exceto motor) |
700 |
| Dispositivo móvel |
| Duração de deslocamento |
350 mm |
| Deixe a distância |
300 mm |
| Gyrator |
| Velocidade do fuso (quatro marchas) (r/min) |
115,230,505,1010 |
| Viagem do fuso ((mm) |
450 |
| Velocidade máxima de elevação sem carga do fuso ((m/s) |
0.05 |
| Espinil sem queda de carga Velocidade máxima de movimento ((m/s) |
0.067 |
| Pressão máxima de alimentação do fuso (KN) |
15 |
| Força máxima de elevação do fuso (KN) |
25 |
| Torque de saída máximo do fuso ((KN• m) |
1.5 |
| Montagem do guincho |
| Força de elevação máxima do guincho (cordão único) |
20 |
| Velocidade do rolo (r/min) |
20,39,85,170 |
| Velocidade da circunferência da bobina ((m/s) |
0.172, 0.345, 0.738, 1.476 |
| Diâmetro da bobina ((mm) |
140 |
| Diâmetro da corda de arame ((mm) |
9.3 |
| Densidade da corda de arame (m) |
40 |
| Diâmetro do travão ((mm) |
278 |
| Largura da faixa de travagem (mm) |
50 |
| Tipo de bomba |
De cilindrada única horizontal de dupla ação |
| Deslocamento máximo (motor) ((L/min) |
95 (77) |
| Pressão máxima admissível (Mpa) |
1.2 |
| Pressão de trabalho (Mpa) |
0.7 |
| Diâmetro do cilindro (mm) |
80 |
| Corrida do pistão ((mm) |
100 |
| Bomba de óleo |
| Tipo de bomba de óleo |
YBC-20/125 |
| Pressão nominal (Mpa) |
12.5 |
| Fluxo nominal ((ml/r) |
20 |
| Velocidade nominal ((r/min) |
800-2500 |
| Motores a diesel |
| Motor a diesel |
1110 |
| Potência nominal (KW) |
16.2 |
| Velocidade nominal (r/min) |
2200 |
| Pressão nominal ((Mpa) |
12.5 |
| Tipo de motor |
Y160M - 4 |
| Potência nominal (KW) |
11 |
| Velocidade nominal (r/min) |
1460 |
GK 200 Engenharia de perfuração Vantagens
(1) Dispõe de um mecanismo de alimentação hidráulica automática para melhorar a eficiência da perfuração e reduzir a intensidade do trabalho físico dos trabalhadores.
(2) O mecanismo de fixação da bola é utilizado em vez do cilindro e o mecanismo de fixação do posicionamento é fornecido para implementar o rearranjo sem parar.
(3) Está equipado com um manômetro de pressão para indicar a pressão, que é conveniente para agarrar o interior do buraco.
(4) A alça é concentrada e fácil de operar.
(5) Estrutura compacta, a plataforma e a máquina de potência estão todas instaladas na mesma base, ocupando uma pequena área.
(6) Peso leve, elevada decomposição, fácil de deslocar, adequado para trabalhar em zonas planas ou montanhosas.
(7) Está equipado com um escudo de segurança, que destaca as características de concepção humanizadas do equipamento.
(8) A porca de fixação é instalada na junção entre a extremidade inferior do cilindro de alimentação e a caixa de eixo vertical, o que melhora a fiabilidade da plataforma de perfuração.
Atenções de perfuração antes de alcançar a camada de areia
Primeiro, misture uma poça de lama para a espera antecipadamente e substituí-lo a tempo antes de chegar à camada de areia.Como gostas deste método??
