Máquina popular de perfuração de solo com motor a diesel hidráulico/plataforma de perfuração de poços de água
Introdução da plataforma de perfuração Core

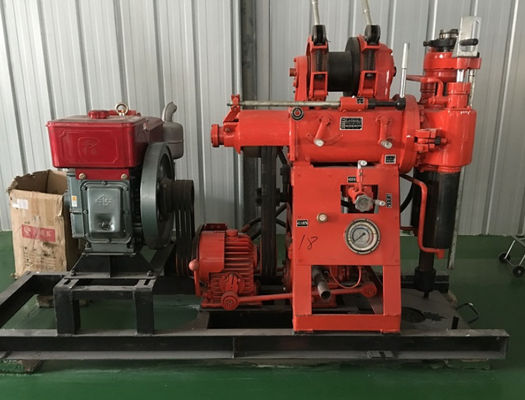

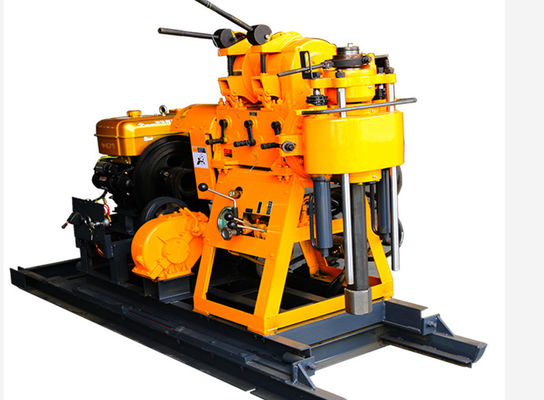

A plataforma de perfuração XY-1A com alimentação hidráulica é amplamente utilizada e apresentada em alta potência e carga de elevação ((2T), grande transmissão de binário, etc.A velocidade de rotação do eixo hexagonal vertical varia entre 71r/min-825r/minÉ adequado para a pesquisa geotécnica, a perfuração do núcleo geológico, a perfuração de pequenos buracos para moagem, explosão e poço de água em ferrovias, co-conservação de água, pontes, fundações de barragens e outras construções.Vit de perfuração de diamantes, brocas de liga e brocas de rolos de aço estão disponíveis para perfuração de acordo com diferentes estruturas geológicas.
Parâmetros da plataforma de perfuração do núcleo
| Tipo XY-1A |
| Perfurador |
Cabeça giratória |
|
Profundidade de perfuração
|
Máximo 150 m |
Velocidade do fuso
|
1010,790,470,295,140 ((r/min) |
|
Diâmetro do buraco
|
Máximo 150 m |
Tração do fuso |
450 km |
| Diâmetro da haste |
42.50mm |
Pulsão do eixo |
Max.15KN |
| Intervalo de ângulos |
90 a 75 |
Capacidade de elevação do fuso |
Max. 25KN |
| Bomba de óleo |
Bomba de água |
| Modelo |
YBC-12/125 |
Modelo |
Bomba de pistão de ação única de reciprocidade horizontal |
| Pressão nominal |
12.5Mpa |
Pressão de trabalho |
Max. 1,25Mpa |
| Velocidade de fluxo |
8 ml/r |
|
|
| Velocidade |
1500 r/min |
|
|
| Elevação |
Potência (diesel) |
| Capacidade máxima de elevação |
15KN |
Modelo (motor diesel) |
1105 |
| Revolução do tambor de elevação |
121,76,36 ((r/min)
|
Potência nominal |
18 kW |
| Diâmetro do tambor |
140 mm |
Velocidade |
2200 r/m |
| Peso |
Cerca de 600 kg |
| Tamanho |
1620*970*1560 mm |
Em primeiro lugar, a utilização:
1. Utilizado para exploração de censo, exploração geofísica, exploração de estradas e edifícios e perfuração por sopro e outros projetos de perfuração;
2. De acordo com os diferentes estratos da escolha da liga, de grãos de aço e de brocas de aço;
3Pode perfurar 2-9 graus de argila arenosa e camada de rocha.
Em segundo lugar, as principais características:
1Com alimentação automática no corpo, alta eficiência de perfuração.
2. O uso do mecanismo de aperto de cartão de bola em vez de chuck, pode ser implementado sem baixar a barra.
3Manuseio centralizado, fácil de operar, seguro e fiável.
4A estrutura compacta, o equipamento, as bombas e os motores diesel são instalados no mesmo chassi, ocupando locais pequenos.
5.Peso leve, forte decomposição, fácil de mover, adequado para trabalhos de planície e de montanha.
Propósito da plataforma de perfuração do núcleo
A broca de núcleo é utilizada principalmente para a pesquisa e exploração geral de minerais sólidos metálicos e não metálicos.levantamento hidrogeológico, pesquisa e exploração de campos de petróleo e gás, bem como perfuração de poços de água.
