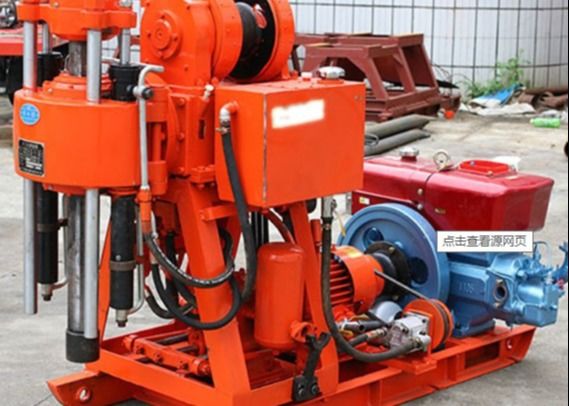

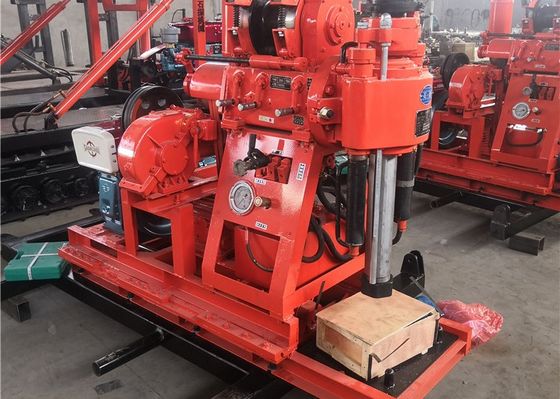

Máquina de perfuração geológica XY-1A
Máquina de perfuração geológica XY-1A Introdução
É usado principalmente na exploração de depósitos minerais sólidos e pesquisa geológica de engenharia, e os buracos de inspeção de várias estruturas de concreto.É um equipamento de perfuração portátil de alimentação hidráulica, que é adequado para a exploração geológica de engenharia de edifícios industriais e civis, ferrovias, hidrelétrica, transporte, pontes, fundações de barragens e outros edifícios.É uma plataforma de perfuração portátil e multiuso para investigação de engenharia. É utilizada principalmente para levantamento geral e investigação geológica de engenharia de depósitos sólidos.A liga de diamantes e as partes de grãos de aço podem ser selecionadas para perfuração de acordo com diferentes estratos.Esta máquina é também concebida para operações de perfuração geotécnica, tornando-o perfeito para a perfuração em terrenos difíceis.
Máquina de perfuração geológica XY-1A Detalhes técnicos
| Diâmetro da perfuração ((mm) |
75,91,110,130,150,300 |
| Profundidade de perfuração (m) |
150,100,70,50,30 |
| Diâmetro do tubo de perfuração (mm) |
42,43 |
| Ângulo de perfuração ((°) |
90 ~ 75 |
| Tamanho do equipamento ((L * B * H) |
1700 * 780 * 1274 (mm) |
| Peso do equipamento (exceto motor) |
540 |
| Gyrator |
| Velocidade do fuso (quatro marchas) (r/min) |
140,295,470,790,1010 |
| Viagem do fuso ((mm) |
450 |
| Velocidade máxima de elevação sem carga do fuso ((m/s) |
0.05 |
| Espinil sem queda de carga Velocidade máxima de movimento ((m/s) |
0.067 |
| Pressão máxima de alimentação do fuso (KN) |
15 |
| Força máxima de elevação do fuso (KN) |
25 |
| Torque de saída máximo do fuso ((KN• m) |
0.5 |
| Montagem do guincho |
| Força máxima de elevação do guincho (cordão único) ((KN) |
11 |
| Velocidade do rolo (r/min) |
36,76,121 |
| Velocidade da circunferência da bobina ((m/s) |
0.31,0.66,1.05 |
| Diâmetro da bobina ((mm) |
140 |
| Diâmetro da corda de arame ((mm) |
9.3 |
| Densidade da corda de arame (m) |
35 |
| Diâmetro do travão ((mm) |
252 |
| Largura da faixa de travagem (mm) |
50 |
Máquina de perfuração geológica XY-1AVantagem:
1. cinco engrenagens, e a velocidade máxima pode atingir 1045 r/min, melhorando a eficiência da broca
2. 53 x 59 barras de perfuração adotadas, alta rigidez e forte binário de entrega.
3. a máquina está equipada com uma tecnologia nacional patenteada --- embreagem cónica, com características de forte troque de transmissão, fácil operação e livre de manutenção.
4. para o guincho, utilizamos grandes engrenagens planetárias de módulo e adicionamos uma estrutura de suporte, aumentando muito a capacidade de elevação e travagem do guincho.
5Os eixos verticais são fixados por quatro grupos de rolamentos para garantir que a máquina rotativa seja suficientemente rígida para a camada de cascalho e outras condições geológicas complexas.
Máquina de perfuração geológica XY-1AProcesso de accionamento rotativo:
O motor a diesel impulsiona a poleia triangular no verme para girar através do verme do redutor de engate.A poleia da correia em V é ligada pela embreagem, e a potência é transmitida para a caixa de velocidades.o engrenagem grande e o eixo vertical para girarSe a embreagem estiver desconectada, o rotador para.
Motor de elevação:O movimento do guincho é transmitido pela caixa de velocidades. A engrenagem da caixa de velocidades está ligada à engrenagem e as suas três velocidades podem ser transmitidas para a engrenagem de transmissão do guincho,para conduzir o eixo do guincho para girarO guincho pode ser levantado pela ação do mecanismo de engrenagem planetária e segurando o freio
