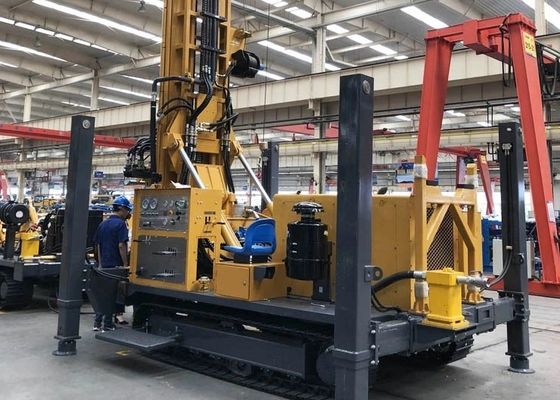

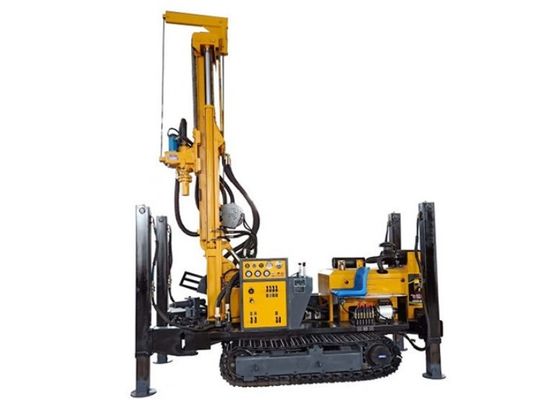

Sonda de perfuração móvel pneumática para perfuração de poços de água e mineração, de uso duplo água/ar
Introdução à Sonda de Perfuração de Poços de Água
A sonda de perfuração de poços profundos (de água) série ST utiliza controle totalmente hidráulico e acionamento superior para girar as ferramentas de perfuração com altíssima eficiência. O layout geral razoável utiliza chassi montado em trator ou todo o terreno para transporte, com boa manobrabilidade. Muito flexível em estradas difíceis, pode ser amplamente utilizada em muitos campos, como exploração de recursos de poços hidrológicos, metano de leito de carvão, camadas rasas de gás de xisto, calor terrestre, etc., e também pode ser usada para exploração de gás em minas de carvão ou trabalhos de salvamento.
O eixo principal da cabeça de acionamento montada no topo possui um grande diâmetro de deriva, adequado para muitos tipos de trabalhos de construção, como perfuração com lama, perfuração com ar e perfuração com espuma de ar, atendendo às demandas de perfuração de poços em diferentes estratos de terreno.
Parâmetros da Sonda de Perfuração de Poços de Água
| Profundidade de perfuração | 350m |
| Diâmetro de perfuração | 105-305mm |
| Pressão de ar de trabalho | 1.7-3.5MPa |
| Consumo de ar | 17-30m3/min |
| Diâmetro do tubo de perfuração | Φ89, Φ102mm, Φ108mm |
| Comprimento do tubo de perfuração | 1.5m, 2.0m, 3.0m, 6.0m |
| Comprimento de avanço único | 6.6m |
| Velocidade de deslocamento | 2.5km/h |
| Capacidade de subida (Máx.) | 30° |
| Vão livre do solo (Mín.) | 250mm |
| Velocidade de rotação | 45-115 rpm |
| Torque de rotação | 6500-9000 N.m |
| Potência | 92 Kw |
| Peso | 9.8T |
| Dimensão | 6m×2m×2.5m |
Características de Desempenho da Sonda de Perfuração de Poços de Água
* Cabeça de potência de acionamento superior hidráulica madura e confiável com alta capacidade de rolamento e bom efeito de vedação.
* O colar de perfuração telescópico com folga ajustável pode atender aos requisitos de construção de revestimento longo e possui alta eficiência de trabalho.
* Tecnologia exclusiva de correspondência hidráulica para alta eficiência do sistema.
* Sistema de alimentação de pressurização e despressurização com visualização integrada para ajuste fino da pressão de perfuração de acordo com a profundidade de perfuração.
* Quatro pernas de apoio hidráulicas são fornecidas para nivelamento rápido da sonda sem elevação. O dispositivo de centralização tipo oscilante proporciona um amplo espaço de trabalho durante a operação.
Falhas comuns e métodos de manutenção de sondas de perfuração:
Falha 1: Pressão insuficiente no sistema hidráulico da sonda de perfuração e fadiga da válvula reguladora de pressão exigem o ajuste da porca limite ou a substituição da mola.
Falha 2: O acoplamento da sonda de perfuração aquece e o anel elástico está excessivamente desgastado; A razão é a má coaxialidade entre a máquina de força da sonda de perfuração e a embreagem, sendo necessário melhorar a coaxialidade da montagem;
Falha 3: Se a bomba de óleo da sonda de perfuração não iniciar ou o nível de óleo for insuficiente, verifique primeiro o nível de óleo no tanque e adicione óleo até a linha de nível. Se a falha ainda não for resolvida, verifique se o filtro está bloqueado. Além disso, verifique se a ventilação do tanque de óleo está bloqueada ou se a junta do tubo de sucção de óleo está solta e causando entrada de ar;
Falha 4: O freio do guincho da sonda de perfuração escorrega, principalmente devido a manchas de óleo dentro da banda de freio que precisam ser removidas; Se não houver manchas de óleo, verifique a folga entre a banda de freio e a roda de freio. Se estiver muito solto, ajuste-o apropriadamente;
Portanto, é necessário que os operadores limpem, mantenham e conservem regularmente a sonda de perfuração, identifiquem prontamente a causa raiz dos problemas e tomem as medidas necessárias, para que o tempo de uso da sonda de perfuração seja maior.
