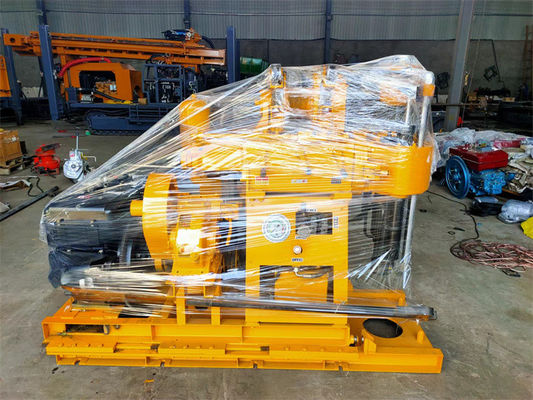

200m Tipo de fuso Teste geotécnico do solo Máquina de perfuração Furação portátil
Características:
A plataforma de perfuração portátil do tipo GK-200 é uma plataforma de perfuração portátil de alimentação hidráulica de baixa velocidade e alto binário.
A ferrovia, a energia hidrelétrica, a fundação de pontes de tráfego e outros edifícios na investigação geológica de engenharia.
Perfuração do núcleo geológico, levantamento geofísico
Dados pormenorizados da plataforma de perfuração GK-200:
| Especificação da máquina de perfuração |
| Profundidade de perfuração |
200m |
| Diâmetro de perfuração |
91mm, 110mm, 130mm, 150mm, 300mm |
| Diâmetro da haste de perfuração |
50 mm |
| Ângulo de perfuração |
90°-75° |
| Dimensões ((L×W×H) |
1750×850×1300 (mm) |
| Peso |
880 kg/conjunto |
| Cabeça giratória |
| Velocidade do eixo |
115, 230, 505, 790, 1010 r/min |
| Tração do fuso |
450 mm |
| Spindle Dia. |
Φ65 mm (59x53 barras de perfuração kelly) |
| Velocidade de deslocamento para cima do eixo vertical de perfuração |
00,05 m/s |
| Velocidade de deslocamento para baixo do eixo vertical de perfuração |
0.067m/s |
| Maxima força de tração do eixo |
15KN |
| Capacidade máxima de elevação do fuso |
25KN |
| Torque de saída máximo vertical |
1.5KN.m |
| Elevação |
| Max. Capacidade de elevação ((cordas individuais) |
20KN.m |
| Velocidade de rotação de elevação |
20; 40; 90; 168 r/min |
| Velocidade linear do tambor de elevação (dois níveis) |
0.17; 0.35; 0.73■ 1,5 m/s |
| Diâmetro do tambor |
140 mm |
| Diâmetro da corda |
9.3 mm |
| Capacidade de cabos de arame |
40m |
| Bomba de engrenagem |
| Modelo |
YBC-12/125 |
| Pressão nominal |
12.5Mpa |
| Deslocamento |
20 ml/r |
| Velocidade nominal |
2000 r/min |
| Bomba de lama |
| Tipo |
BW-160 |
| Deslocamento |
160 L/min |
| Pressão de trabalho |
1.3 Mpa |
| Infarto |
85 mm |
| Velocidade do eixo de accionamento |
951 r/min |
| Potência de accionamento |
5.88KW |
| Diâmetro do tubo de entrada |
45 mm |
| Diâmetro do tubo de saída |
38 mm
|
Descrição da plataforma de perfuração:
1. Construção de perfuração dos projectos, por exemplo, prospecção, investigação geotécnica, ferrovias, estradas, portos, pontes, conservação da água e energia hidrelétrica, túneis, poços, construção industrial e civil;
2Perfuração de núcleos, exploração mineira, ou exploração;
3- perfuração de poços de água de pequeno diâmetro;
4Instalação de tubos geotérmicos para bombas de calor;
5. Perfuração de poços de pequeno diâmetro.
Características do equipamento de perfuração:
1. Com o mecanismo de alimentação hidráulica, melhorar a eficiência de perfuração, reduzindo a intensidade de trabalho dos trabalhadores.
2O equipamento está equipado com uma bola sobre um mecanismo de suporte de cassete e uma vara lateral de seis, a vara pode ser substituída sem desligamento, alta eficiência de trabalho operação conveniente, segura e confiável.
3Equipado com um indicador de pressão do manômetro do fundo do buraco e fácil de controlar o estado dentro do buraco.
4A alça centralizada, operação conveniente.
5A máquina de perfuração tem as vantagens de estrutura compacta, pequeno volume, peso leve, movimento conveniente.
