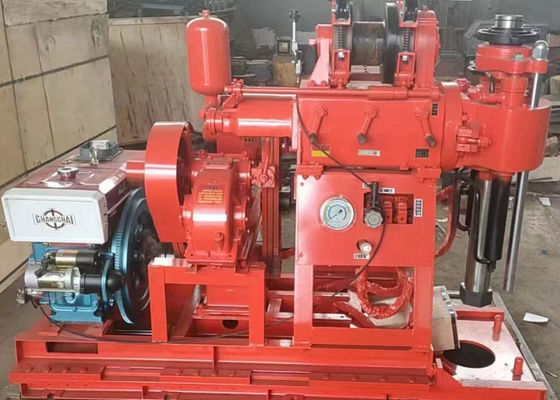

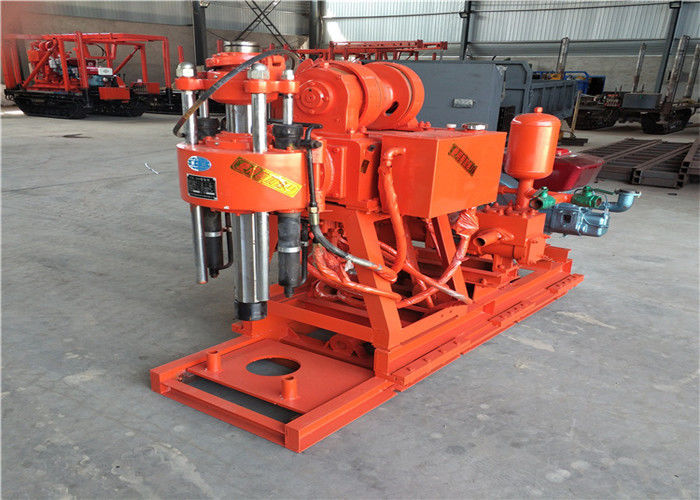

A sonda de perfuração GK-200 é uma melhoria da sonda de perfuração 200, que é uma sonda de perfuração portátil. A sonda de perfuração GK-200 adiciona um deslizamento de deslocamento da sonda de perfuração com base nas sondas de perfuração comuns, que pode substituir rapidamente as ferramentas de perfuração, melhorar a eficiência do trabalho e reduzir a intensidade do trabalho.
| Sonda de Perfuração |
| Diâmetro de perfuração (mm) |
75,91,110,130,150,300 |
| Profundidade de perfuração (m) |
200,150,100,70,50,30 |
| Diâmetro do tubo de perfuração (mm) |
42,50 |
| Ângulo de perfuração (°) |
90~75 |
| Tamanho do equipamento (C * L * A) |
1730 * 860 * 1360 (mm) |
| Peso da sonda (exceto motor) |
700 |
| Dispositivo móvel |
| Comprimento de movimento |
350mm |
| Distância de folga |
300mm |
| Girador |
| Velocidade do fuso (quatro marchas) (r/min) |
115,230,505,1010 |
| Curso do fuso (mm) |
450 |
| Velocidade máxima de movimento de elevação sem carga do fuso (m/s) |
0.05 |
| Velocidade máxima de movimento de queda sem carga do fuso (m/s) |
0.067 |
| Pressão máxima de alimentação do fuso (KN) |
15 |
| Força máxima de elevação do fuso (KN) |
25 |
| Torque máximo de saída do fuso (KN• m) |
1.5 |
| Conjunto de guincho |
| Força máxima de elevação do guincho (única corda) |
20 |
| Velocidade do carretel (r/min) |
20,39,85,170 |
| Velocidade circunferencial do carretel (m/s) |
0.172,0.345,0.738,1.476 |
| Diâmetro do carretel (mm) |
140 |
| Diâmetro do cabo de aço (mm) |
9.3 |
| Densidade do cabo de aço (m) |
40 |
| Diâmetro do freio (mm) |
278 |
| Largura da faixa de freio (mm) |
50 |
| Bomba de óleo |
| Tipo de bomba de óleo |
YBC -20/125 |
| Pressão nominal (Mpa) |
12.5 |
| Vazão nominal (ml/r) |
20 |
| Velocidade nominal (r/min) |
800-2500 |
| Motor diesel ou motor |
| Motor diesel |
1115 |
| Potência nominal (KW) |
16.2 |
| Velocidade nominal (r/min) |
2200 |
| Pressão nominal (Mpa) |
12.5 |
| Tipo de motor |
Y160M - 4 |
| Potência nominal (KW) |
11 |
| Velocidade nominal (r/min) |
1460 |
Aplicação da Sonda de Perfuração de Núcleo GK-200
1. Esta sonda é adequada para exploração geológica, exploração geofísica, exploração de estradas e fundações de edifícios, furos de explosão e furos de injeção e outros projetos de perfuração.
Broca de liga, broca de diamante e broca composta podem ser perfuradas de acordo com diferentes estratos.
Pode perfurar argila arenosa e rocha de leito intemperizada de grau 2~9.
A profundidade nominal de perfuração é de 200M, a mais profunda não deve exceder 220M; O diâmetro nominal de abertura é de 110mm, o diâmetro máximo de abertura é de 325mm, o diâmetro final do furo é de 75mm; A profundidade do furo depende da condição da formação.
As características da Sonda de Perfuração de Núcleo GK-200
1, com estrutura de alimentação automática por pressão de óleo, transmissão mecânica, melhora a eficiência da perfuração, reduz a intensidade do trabalho físico dos trabalhadores.
2. usando a estrutura de retenção do cartão de esfera em vez do mandril, pode alcançar a haste sem parar, concentração de manuseio, fácil de operar, seguro e confiável.
3. equipado com um manômetro de pressão inferior do furo para indicar a pressão, fácil de entender a situação no furo.
4. pode ser usado para mover o furo ou abrir o rotativo para abrir o furo.
5, a estrutura é apertada, a broca, a bomba de água e o motor diesel são instalados na mesma base, ocupando uma pequena área.
6, leve, forte decomposição, fácil de mover, adequado para construção em planícies e montanhas.
O ambiente de trabalho
1, a altitude não excede 1000M.
2, a temperatura ambiente não excede -10~45℃.
3, a umidade ambiente não é superior a 96% (+25℃)
