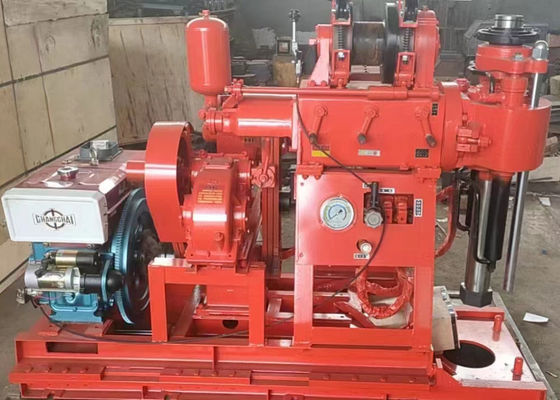

A plataforma de perfuração GK-200 é uma melhoria em relação à plataforma de perfuração 200, que é uma plataforma de perfuração portátil. A plataforma de perfuração GK-200 adiciona um deslizamento de mudança de plataforma de perfuração com base em plataformas de perfuração comuns,que podem substituir rapidamente as ferramentas de perfuração, melhorar a eficiência do trabalho e reduzir a intensidade do trabalho.
| Máquina de perfuração |
| Diâmetro da perfuração ((mm) |
75,91,110,130,150,300 |
| Profundidade de perfuração (m) |
200,150,100,70,50,30 |
| Diâmetro do tubo de perfuração (mm) |
42,50 |
| Ângulo de perfuração ((°) |
90 ~ 75 |
| Tamanho do equipamento ((L * B * H) |
1730 * 860 * 1360 (mm) |
| Peso do equipamento (exceto motor) |
700 |
| Dispositivo móvel |
| Duração de deslocamento |
350 mm |
| Deixe a distância |
300 mm |
| Gyrator |
| Velocidade do fuso (quatro marchas) (r/min) |
115,230,505,1010 |
| Viagem do fuso ((mm) |
450 |
| Velocidade máxima de elevação sem carga do fuso ((m/s) |
0.05 |
| Espinil sem queda de carga Velocidade máxima de movimento ((m/s) |
0.067 |
| Pressão máxima de alimentação do fuso (KN) |
15 |
| Força máxima de elevação do fuso (KN) |
25 |
| Torque de saída máximo do fuso ((KN• m) |
1.5 |
| Montagem do guincho |
| Força de elevação máxima do guincho (cordão único) |
20 |
| Velocidade do rolo (r/min) |
20,39,85,170 |
| Velocidade da circunferência da bobina ((m/s) |
0.172,0.345,0.738,1.476 |
| Diâmetro da bobina ((mm) |
140 |
| Diâmetro da corda de arame ((mm) |
9.3 |
| Densidade da corda de arame (m) |
40 |
| Diâmetro do travão ((mm) |
278 |
| Largura da faixa de travagem (mm) |
50 |
| Bomba de óleo |
| Tipo de bomba de óleo |
YBC -20/125 |
| Pressão nominal (Mpa) |
12.5 |
| Fluxo nominal ((ml/r) |
20 |
| Velocidade nominal ((r/min) |
800-2500 |
| Motores a diesel |
| Motor a diesel |
1115 |
| Potência nominal (KW) |
16.2 |
| Velocidade nominal (r/min) |
2200 |
| Pressão nominal ((Mpa) |
12.5 |
| Tipo de motor |
Y160M - 4 |
| Potência nominal (KW) |
11 |
| Velocidade nominal (r/min) |
1460 |
Aplicação da plataforma de perfuração GK-200
1Esta broca é adequada para exploração de levantamento geológico, exploração geofísica, exploração de estradas e fundações de edifícios, buracos de explosão e buracos de colagem e outros projetos de perfuração.
A peça de liga, a peça de diamante e a peça composta podem ser perfuradas de acordo com diferentes estratos.
Pode perfurar barro arenoso de 2 a 9 graus e rocha subterrânea.
A profundidade nominal de perfuração é de 200 m, a mais profunda não deve exceder 220 m; o diâmetro nominal de abertura é de 110 mm, o diâmetro máximo de abertura é de 325 mm, o diâmetro final do buraco é de 75 mm;A profundidade do buraco depende da condição da formação.
Características da máquina de perfuração GK-200
1, com pressão de óleo estrutura de alimentação automática, transmissão mecânica, melhorar a eficiência de perfuração, reduzir a intensidade do trabalho físico dos trabalhadores.
2. utilizando a estrutura de retenção de cartão de bola em vez de chuck, pode alcançar barra sem parar, concentração manuseio, fácil de operar, seguro e confiável.
3. equipado com um manômetro de pressão de fundo para indicar a pressão, fácil de perceber a situação no buraco.
4. pode ser usado para mover o buraco, ou abrir o rotativo para abrir o buraco.
5, a estrutura é apertada, a broca, a bomba de água e o motor diesel estão instalados na mesma base, ocupando uma pequena área.
6, leve, de forte decomposição, fácil de mover, adequado para construção de planície e montanha.
Ambiente de trabalho
1, a altitude não excede 1000 m.
2, a temperatura ambiente não excede -10°C a 45°C.
3, a umidade ambiente não é superior a 96% (+25°C)
