1.1 Aplicação
1.1.1 É adequada para perfuração em reconhecimento, exploração geofísica, exploração de estradas e edifícios, furos de explosão e outras engenharia de perfuração.
1.1.2 Brocas de liga, aço e aço podem ser escolhidas de acordo com as diferentes camadas.1.1.3 Pode perfurar camadas de areia, argila e rocha de 2 a 9 graus.
1.1.4 A profundidade nominal de perfuração deve ser de 100 metros e a mais profunda não deve exceder 120m.
1.2 Características
1.2.1 O mecanismo de alimentação por pressão de óleo pode melhorar a eficiência da perfuração e reduzir a intensidade do trabalho.
1.2.2 Um mecanismo de fixação com rolamento de esferas substitui o mandril, que pode operar sem parar a alavanca, fácil de operar, seguro e confiável.
1.2.3 O manômetro de pressão do furo indica a pressão, o que facilita o controle da situação dentro do furo.
1.2.4 Concentração de alavancas, fácil operação.

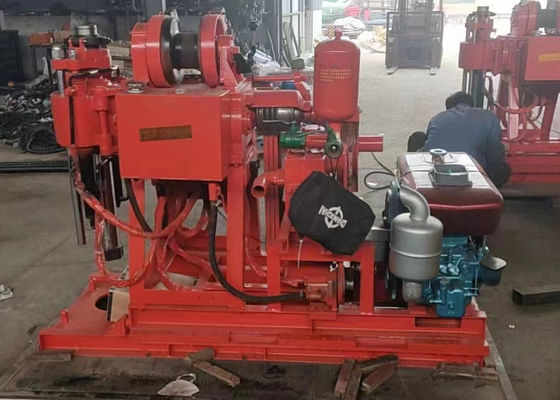

1.2.5 É compacto. A perfuratriz, a bomba de água e o motor diesel são instalados na mesma base, ocupando uma pequena área.
1.2.6 É leve, forte na decomposição e fácil de remover. E pode ser usado em planícies e montanhas.
Sondagem
| Diâmetro de perfuração (mm) |
| 110 |
Profundidade de perfuração (m) |
| 100 |
Pressão máxima permitida (Mpa) |
| 42 |
Ângulo de perfuração (°) |
| 90~75 |
Tamanho do equipamento (C * L * A) |
| 1640* 1030 * 1440 (mm) |
Peso da sondagem (exceto motor) |
| 500 |
Giratório |
| Velocidade do fuso (quatro marchas) (r/min) |
| 142,285,570 |
Curso do fuso (mm) |
| 450 |
Velocidade máxima de deslocamento de elevação do fuso sem carga (m/s) |
| 0.05 |
Velocidade máxima de movimento de queda do fuso sem carga (m/s) |
| 0.067 |
Pressão máxima de avanço do fuso (KN) |
| 15 |
Força máxima de elevação do fuso (KN) |
| 25 |
Torque máximo de saída do fuso (KN• m) |
| 0.5 |
Conjunto de guincho |
| Força máxima de elevação do guincho (cabo único) (KN) |
| 10 |
Velocidade do carretel (r/min) |
| 55,110,220 |
Velocidade circunferencial do carretel (m/s) |
| 0.42,0.84 ,1.68 |
Diâmetro do carretel (mm) |
| 145 |
Diâmetro da corda de aço (mm) |
| 9.3 |
Densidade da corda de aço (m) |
| 27 |
Diâmetro do freio (mm) |
| 230 |
Largura da banda do freio (mm) |
| 50 |
Bomba de água |
| Tipo de bomba |
| Horizontal de cilindro único de dupla ação |
Deslocamento máximo (motor) (L/min) |
| 95(77) |
Pressão de trabalho (Mpa) |
| 0.7 |
Diâmetro do cilindro (mm) |
| 80 |
Curso do pistão (mm) |
| 100 |
Pressão máxima permitida (Mpa) |
| 1.2 |
Bomba de óleo |
| Tipo de bomba de óleo |
| Bomba de engrenagem |
Pressão nominal (Mpa) |
| 12.5 |
Vazão nominal (ml/r) |
| 20 |
Velocidade nominal (r/min) |
| 800-2500 |
Motor diesel ou motor |
| Motor diesel |
| ZS1100 |
Potência nominal (KW) |
| 12.1 |
Velocidade nominal (r/min) |
| 2200 |
Pressão nominal (Mpa) |
| 11 |
