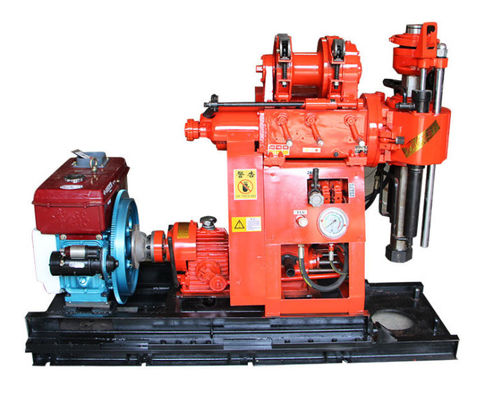

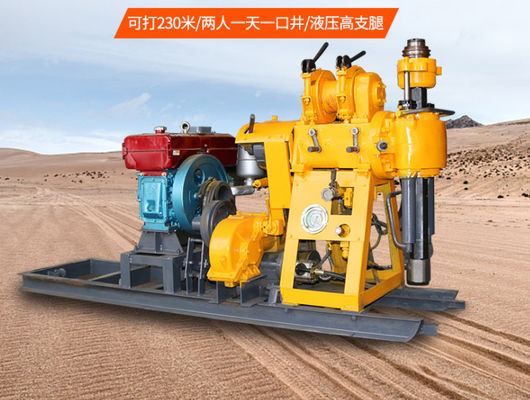

Máquina de perfuração geológica fácil de operar para perfuração de poços de núcleo
Máquina de perfuração geológica aplicável
Adequado para perfuração industrial, civil e geotérmica, tem as vantagens de grande diâmetro de perfuração, profundidade de perfuração profunda, filmagem rápida, movimento flexível e ampla área de aplicação.
Parâmetro do produto da máquina de perfuração geológica:
|
1. Capacidade de perfuração
|
|
Diâmetro de perfuração ((mm)
|
300
|
76
|
46
|
|
Profundidade de perfuração ((m)
|
45
|
180
|
230
|
|
Ângulo de rotação do fuso
|
0-360
|
|
2Cabeça rotativa
|
|
Velocidade ((rpm)
|
60 200 400 610 1100
|
|
Torque máximo
|
1800 N•m
|
|
Viagens de alimentação
|
450 mm
|
|
Força máxima de alimentação do cilindro
|
20 kN
|
|
Força de elevação máxima do cilindro
|
30 kN
|
|
3- Levante.
|
|
Diâmetro da bobina
|
125 mm
|
|
Diâmetro da corda de aço
|
11 mm
|
|
Capacidade de corda de bobina
|
26 m
|
|
Capacidade de cabo único
|
24kN
|
|
Velocidade máxima de elevação corda única (segunda camada) m/s
|
0.2 0.72 1.26 2.8
|
|
4. Bomba de óleo
|
|
Modelo
|
CBF-F420-ALPL Bomba de óleo de engrenagem
|
|
Deslocamento
|
20 l/min
|
|
Velocidade nominal
|
2500 r/min
|
|
Pressão nominal
|
20Mpa
|
|
Pressão máxima
|
25Mpa
|
|
5Motor.
|
|
(1) Motor a diesel
|
12.1 kW, 2200 r/m, 155 kg, Changchai ZS1100
|
|
(2) Motor elétrico
|
11 kW, 1460 r/m, 123 kg, Y160M-4
|
|
6. Dimensão ((LxWxH)
|
1610x790x1420 mm
|
|
7. Peso ((não inclui o motor)
|
500 kg
|
Máquina de perfuração geológica.Aplicação do produto:
1- Perforações para a exploração e investigação de depósitos minerais sólidos, inspecção geotécnica de engenharia e buracos de inspecção de estruturas de betão.
2A broca de diamante, a broca de liga e a broca de rolos de aço estão disponíveis para perfuração de acordo com diferentes estruturas geológicas.
3Quando os furos finais têm, respectivamente, 75 mm e 46 mm de diâmetro, as profundidades nominais dos furos são, separadamente, 100 m e 180 m. A profundidade máxima não pode exceder 110% da profundidade perfurada em cada furado.O diâmetro máximo admissível do orifício é de 150 mm.
Máquina de perfuração geológica.Características do produto:
1Com dispositivo de alimentação hidráulica, elevada eficiência de perfuração, reduzida força de trabalho.
2A plataforma está equipada com um mecanismo de retenção da mandíbula superior esférica e uma haste de perfuração hexagonal que pode ser substituída sem desligamento, com elevada eficiência, segurança e fiabilidade.
3É montado um manômetro de pressão no fundo do buraco que indica a pressão para controlar o estado no interior do buraco.
4Estrutura compacta, pequeno volume, leveza, alta desmontabilidade, fácil transporte e adequado para operações em zonas de planícies ou montanhas
