Máquina de perfuração de poços de água montada num tractor de 200 m de profundidade

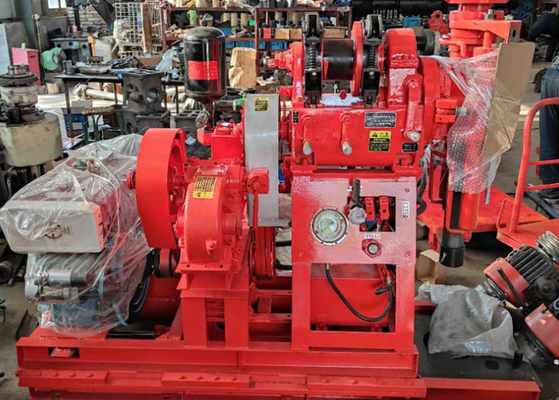

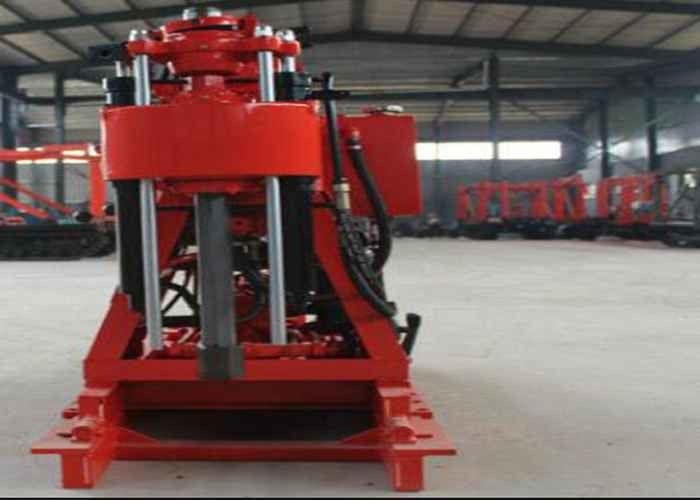

Introdução à plataforma de perfuração de núcleo GK200
A plataforma de perfuração com alimentação hidráulica é amplamente utilizada e caracterizada em alta potência e carga de elevação ((2T), grande transmissão de binário, etc.A velocidade de rotação do eixo hexagonal vertical varia entre 71r/min-825r/minÉ adequado para a pesquisa geotécnica, a perfuração do núcleo geológico, a perfuração de pequenos buracos para moagem, explosão e poço de água em ferrovias, co-conservação de água, pontes, fundações de barragens e outras construções.Vit de perfuração de diamantes, brocas de liga e brocas de rolos de aço estão disponíveis para perfuração de acordo com diferentes estruturas geológicas.
Parâmetros da máquina de perfuração do núcleo GK200
| Diâmetro da perfuração ((mm) |
75,91,110,130,150,300 |
| Profundidade de perfuração (m) |
200,150,100,70,50,30 |
| Diâmetro do tubo de perfuração (mm) |
42,50 |
| Ângulo de perfuração ((°) |
90 ~ 75 |
| Tamanho do equipamento ((L * B * H) |
1730 * 860 * 1360 (mm) |
| Peso do equipamento (exceto motor) |
700 |
| Gyrator |
| Velocidade do fuso (quatro marchas) (r/min) |
115,230,505,1010 |
| Viagem do fuso ((mm) |
450 |
| Velocidade máxima de elevação sem carga do fuso ((m/s) |
0.05 |
| Espinil sem queda de carga Velocidade máxima de movimento ((m/s) |
0.067 |
| Pressão máxima de alimentação do fuso (KN) |
15 |
| Força máxima de elevação do fuso (KN) |
25 |
| Torque de saída máximo do fuso ((KN• m) |
1.5 |
| Montagem do guincho |
| Força de elevação máxima do guincho (cordão único) |
20 |
| Velocidade do rolo (r/min) |
20,39,85,170 |
| Velocidade da circunferência da bobina ((m/s) |
0.172,0.345,0.738,1.476 |
| Diâmetro da bobina ((mm) |
140 |
| Diâmetro da corda de arame ((mm) |
9.3 |
| Densidade da corda de arame (m) |
40 |
| Diâmetro do travão ((mm) |
278 |
| Largura da faixa de travagem (mm) |
50 |
| |
| |
| Bomba de óleo |
| Tipo de bomba de óleo |
YBC -20/125 |
| Pressão nominal (Mpa) |
12.5 |
| Fluxo nominal ((ml/r) |
20 |
| Velocidade nominal ((r/min) |
800-2500 |
| Motores a diesel |
| Motor a diesel |
1115 |
| Potência nominal (KW) |
16.2 |
| Velocidade nominal (r/min) |
2200 |
| Pressão nominal ((Mpa) |
12.5 |
| Tipo de motor |
Y160M - 4 |
| Potência nominal (KW) |
11 |
| Velocidade nominal (r/min) |
1460 |
Características do produto da plataforma de perfuração do núcleo GK200:
A máquina de perfuração do tipo GK-200 é uma máquina de perfuração leve com pressão de óleo. É adequada para exploração de censo, exploração geofísica, exploração rodoviária e arquitetônica e perfuração de poços pequenos,etc.
1Tem o mecanismo de alimentação automática de pressão de óleo, melhora a eficiência de perfuração, reduz a intensidade de trabalho.
2. O uso do mecanismo de pinçação de bola, pode alcançar reversa sem parar, operação conveniente, segura e confiável.
3O cabo é concentrado, conveniente de operar, equipado com um manômetro de pressão para indicar a pressão, conveniente para dominar o interior da situação do buraco.
4. Estrutura compacta, plataforma de perfuração, bomba de água e máquina de potência (diesel ou motor) montados na mesma base, ocupa uma pequena área do aeroporto..
GK200 Core Drilling Rig Principais características:
1- Muito forte nas condições do solo, areia, rocha dura, etc.
2. Três tipos de brocas (trocas, de liga e de diamante) disponíveis para a sua escolha, que podem perfurar
Tanto o solo macio como o duro, especialmente a broca de diamante eficaz na perfuração de rochas duras.
3Sistema de controlo hidráulico para melhorar muito a eficiência de trabalho, poupando mão-de-obra.
4Roda ou reboque montado, pode ser facilmente puxado por carro ou tractor, conveniente para transporte.
5A energia pode ser motor diesel ou motor elétrico, conforme o seu pedido.
