Máquina de Perfuração Geotécnica Tipo Eixo de 200m, Sonda de Perfuração Portátil

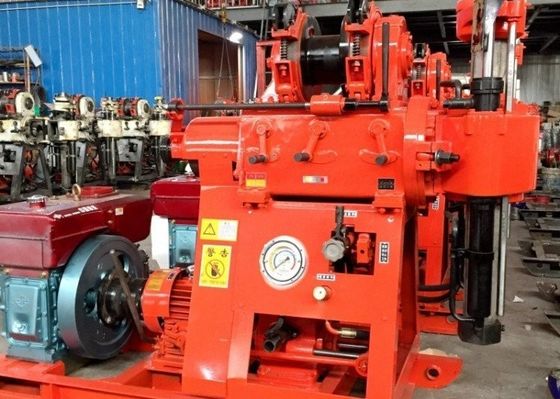

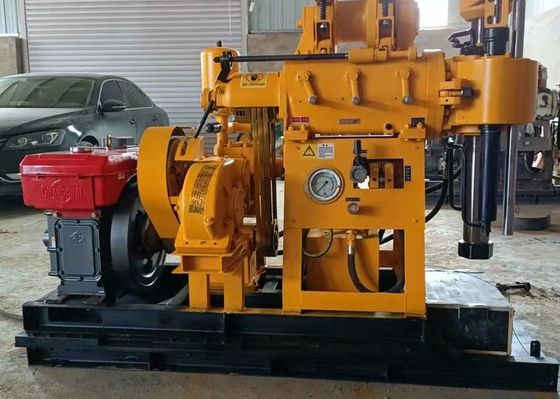

Introdução à sonda de perfuração GK-200
A sonda de perfuração hidráulica de pequeno diâmetro GK-200 é uma máquina de perfuração multifuncional, usada principalmente para perfuração e exploração de poços de água, geralmente usa broca de núcleo de diamante para rocha dura e broca de núcleo de liga para argila, é uma sonda de perfuração de poço econômica e prática
Parâmetro de Especificação da Sonda de Perfuração GK-200:
| Sonda de Perfuração |
| Diâmetro de perfuração (mm) |
75,91,110,130,150,300 |
| Profundidade de perfuração (m) |
200,150,100,70,50,30 |
| Diâmetro do tubo de perfuração (mm) |
42,50 |
| Ângulo de perfuração (°) |
90~75 |
| Tamanho do equipamento (C * L * A) |
1730 * 860 * 1360 (mm) |
| Peso da sonda (exceto motor) |
700 |
| Dispositivo móvel |
| Comprimento de deslocamento |
350mm |
| Distância de folga |
300mm |
| Giratório |
| Velocidade do eixo (quatro marchas) (rpm) |
115,230,505,1010 |
| Curso do eixo (mm) |
450 |
| Velocidade máxima de elevação do eixo sem carga (m/s) |
0.05 |
| Velocidade máxima de descida do eixo sem carga (m/s) |
0.067 |
| Pressão máxima de avanço do eixo (KN) |
15 |
| Força máxima de elevação do eixo (KN) |
25 |
| Torque máximo de saída do eixo (KN·m) |
1.5 |
| Conjunto de guincho |
| Força máxima de elevação do guincho (cabo único) |
20 |
| Velocidade do carretel (rpm) |
20,39,85,170 |
| Velocidade circunferencial do carretel (m/s) |
0.172,0.345,0.738,1.476 |
| Diâmetro do carretel (mm) |
140 |
| Diâmetro da corda de aço (mm) |
9.3 |
| Densidade da corda de aço (m) |
40 |
| Diâmetro do freio (mm) |
278 |
| Largura da cinta do freio (mm) |
50 |
| Bomba de óleo |
| Tipo de bomba de óleo |
YBC -20/125 |
| Pressão nominal (Mpa) |
12.5 |
| Vazão nominal (ml/r) |
20 |
| Velocidade nominal (rpm) |
800-2500 |
| Motor a diesel ou motor |
| Motor a diesel |
1115 |
| Potência nominal (KW) |
16.2 |
| Velocidade nominal (rpm) |
2200 |
| Pressão nominal (Mpa) |
12.5 |
| Tipo de motor |
Y160M - 4 |
| Potência nominal (KW) |
11 |
| Velocidade nominal (rpm) |
1460 |
Aplicação da sonda de perfuração de núcleo de diamante hidráulica GK-200:
Esta máquina de perfuração de poço é usada principalmente para levantamento e exploração geológica, exploração básica para estradas e edifícios altos, furos de inspeção para várias estruturas de concreto, aterros de rios, furos de injeção de subleito, injeção direta, poços civis e ar condicionado central geotérmico.
Vantagens da sonda de perfuração de núcleo de diamante hidráulica GK-200:
1, sistema de controle hidráulico, fácil de operar
2, potência do motor a diesel, conveniente de usar, especial em áreas sem eletricidade e remotas
3, montado em duas rodas, pode ser rebocado por caminhonete ou trator, fácil de mover para qualquer lugar
4, pode perfurar em solo, areia, cascalho, rochas duras espessas, mármore e qualquer outro solo duro, etc.
5, Usado principalmente para perfuração de poços de água para irrigação agrícola/industrial, teste de solo, teste SPT, coleta de amostras de terra, exploração geotécnica, levantamento de solo, etc.
6, O suporte de retenção é instalado no guindaste para formar uma estrutura de suporte de roda dupla, pode suportar fortes impactos.
7, A caixa vertical com quatro pares de rolamentos posicionados garante que a máquina rotativa tenha uma resposta rígida suficiente para camadas de cascalho e condições geológicas complexas.
8, Esta máquina de perfuração adota embreagem cônica com tecnologia de patente nacional, com características de forte torque de transmissão, fácil operação, livre de manutenção.
9, Adota alavanca de acionamento 53x59, alta rigidez, forte torque de entrega.
