1, Capacidade de Perfuração
|
Perfuração de Núcleo
|
| Tipo de Tubo de Perfuração | Especificações | Profundidade de Perfuração |
| Tubo Doméstico | Tubo de perfuração internamente espessado | 42mm | 480m |
| 50mm | 350m |
| 60mm | 250m |
| | Tubo de perfuração de núcleo com fio | 55.5mm | 400m |
| 71mm | 290m |
| 89mm | 230m |
| DCDMA (Diamond core drill Manufacturers Association) | Tubo de perfuração de núcleo com fio |
Tubo de perfuração BQ | 440m |
Tubo de perfuração NQ | 290m |
Tubo de perfuração HQ | 195m |
Tubo de perfuração PQ | 135m |
| 2, Ângulo de perfuração | 0°~360° |
| 3. Motor | Modelo | Potência | Velocidade | Peso |
| Motor Elétrico | Y180L-4 | 22KW | 1470 rpm | 190KG |
| Motor Diesel | 4L68 | 24KW | 1500 rpm | 215KG |
| 4. Girador |
| Tipo: máquina de alimentação hidráulica de cilindro duplo, eixo vertical passante |
| diâmetro do furo | 80 |
| Velocidade do eixo vertical |
| Rotação para frente (R / min) | 58 101 160 221 234 406 640 885 |
| Rotação reversa (R / min) | 46 183 |
| Torque máximo do eixo vertical | 3000NM |
| Curso do eixo vertical | 600MM |
| capacidade máxima de elevação do eixo vertical | 60KN |
| pressurização máxima do eixo vertical | 100KN |
| 5. Guindaste | |
| Tipo: transmissão por engrenagem planetária |
| Diâmetro da corda de aço | φ 14mm |
| Capacidade do tambor de corda de aço | 45m (cinco camadas |
| força máxima de elevação de corda única | 30KN |
| Velocidade de elevação da corda de aço |
| Velocidade linear do tambor | M / s) 0.45 0.785 1.24 1.71 |
6. Embreagem
embreagem de fricção por compressão de mola dupla seca (normalmente fechada) |
| 7. Sistema hidráulico |
| (1) Pressão do sistema |
| Pressão nominal | 8Mpa |
| Pressão máxima | 10MPa |
| 2) Bomba de óleo |
| Tipo | bomba de óleo de engrenagem (cb-e25) |
| Deslocamento | 20ml / R |
| Velocidade nominal | 1500 rpm |
| Pressão nominal | 16MPa |
| Pressão máxima | 20MPa |
| 8. Estrutura | |
| Tipo | tipo skid (com base deslizante) sonda de perfuração com curso de 460mm |
| Distância de afastamento para orifício | 260mm |
| 9. Dimensões gerais da sonda de perfuração | |
| 10. Peso da sonda de perfuração (excluindo motor) | Cerca de 1300kg |

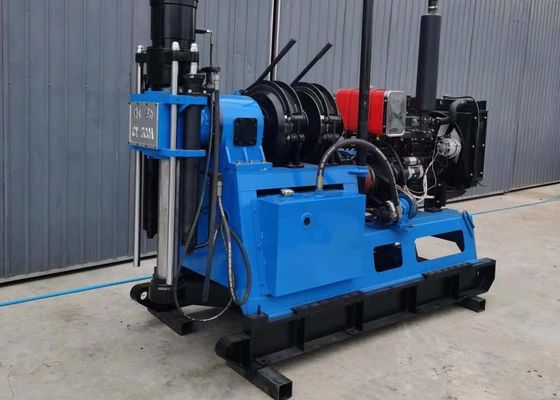

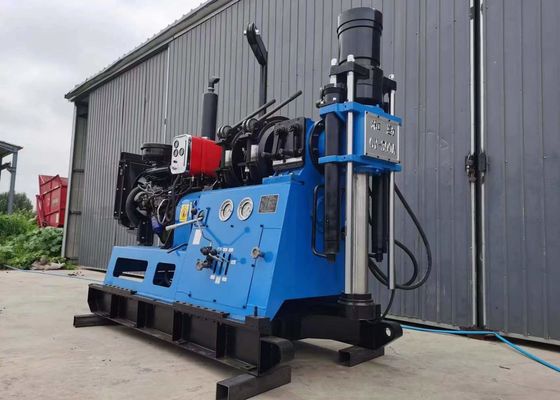

A sonda de perfuração de poço de água GY300 tem as seguintes características:
1. Adota equipamento de alimentação hidráulica automática, melhora a eficiência da perfuração
2. Pode substituir o tubo de perfuração sem parar
3. Alças centralizadas, operação fácil, segura e confiável.
4. A sonda de perfuração, a bomba e o motor diesel são instalados em uma estrutura de base comum para garantir a estrutura compacta e economizar espaço
5. O peso é leve com alta destacabilidade, transporte fácil adequado para operação em planícies e áreas montanhosas
A sonda de perfuração tem as seguintes características:
1. A sonda de perfuração tem muitas (8 marchas) fases de velocidade de rotação e uma faixa de velocidade de rotação razoável.
2. Baixa velocidade de rotação, alto torque, ampla faixa de aplicação, pode ser usada para perfuração de alta velocidade e perfuração radial de furo grande de baixa velocidade.
3. Com duas velocidades reversas, a intensidade de trabalho não é alta ao lidar com acidentes no furo, e é seguro durante o dia.
4. A potência instalada da sonda de perfuração é grande e pode ser equipada com motor diesel ou motor.
5. A sonda de perfuração é avançada em estrutura, razoável em layout, flexível e confiável em operação, e fácil de manter, cuidar e reparar.
6. A broca tem pequeno volume, peso leve e boa destacabilidade.
7. O eixo vertical da sonda de perfuração tem uma distância de alimentação de 600mm, o que é propício para melhorar a eficiência da perfuração e reduzir acidentes como travamento.
8. Movimentação estável, fixação simples e confiável, boa estabilidade de perfuração de alta velocidade e grande distância de abertura de furo.
9. O medidor WOB é de estrutura à prova de choque com enchimento de óleo, com escala simples, indicação precisa e longa vida útil.
10. O mandril da sonda de perfuração é do tipo pino hidráulico, que é fixado de forma confiável e não danifica o tubo de perfuração ativo.
