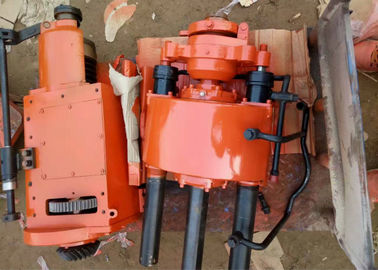

Cor vermelha do conjunto durável de Gyrator da broca para ISO 9001 do equipamento de perfuração do poço de água aprovado

Estrutura:A maioria das partes do girador é instalada na caixa do eixo vertical. A pequena engrenagem de chanfro é montada no eixo da engrenagem interna através da spline. O assento do anel tem um parafuso "T" em forma de anel e é combinado com cinco parafusos "T". A manga é fixa e a porca no parafuso "T" pode ser afrouxada para ajustar o ângulo de inclinação do girador para obter perfuração angular.

PESO:Cerca de 525 kg

TAMANHO:1433x697x1273mm

A conexão entre o girador e a caixa de engrenagens é fixar o assento da torre no corpo da caixa de engrenagens com 8 parafusos. A grande engrenagem de chanfro é conectada à bucha vertical por meio de uma chave e a bucha vertical é conectada ao carro vertical através do orifício hexagonal, acionando assim o eixo vertical para girar o eixo vertical no eixo vertical. A manga pode ser movida axialmente e o movimento é realizado empurrando a haste do pistão e a viga para a câmara superior ou a câmara inferior do cilindro.

O eixo superior é terminado com uma manga superior e a manga superior é fornecida com seis bolas de aço. Quando a alça anti-manipulação é pressionada para baixo, as seis bolas de aço são empurradas em direção ao centro do eixo vertical através da jaqueta interna, e a ranhura de comunicação semicircular do tubo de perfuração é incorporada no eixo superior. No interior, o tubo de perfuração é fixado na máquina para realizar o movimento da broca. Quando a alça é levantada, a bola de aço é desativada do tubo de perfuração e pode ser invertida.

Para exibir a escala do curso do eixo vertical, uma manga superior com um orifício hexagonal é organizada na extremidade superior do eixo vertical, e o movimento rotativo pode ser transmitido ao tubo de perfuração da máquina hexagonal.

1. Preste atenção para verificar se os parafusos e as porcas de dutos de água e gases e vários acessórios da plataforma de perfuração são firmes a qualquer momento
2. Sempre verifique a condição de óleo lubrificante do motor de vento
3. Quando a face de trabalho estiver imersa em água, uma cabeça de broca de grande diâmetro deve ser usada para inserir o tubo de perfuração ao abrir o orifício, de modo que o tubo de perfuração fique 1-2 metros acima da superfície da água para impedir
4. A plataforma de perfuração não tem permissão para reverter durante a operação de perfuração, de modo a impedir que o tubo de perfuração caia no buraco
5. Quando a plataforma de perfuração parar de funcionar por um curto período de tempo, uma pequena quantidade de pressão do ar deve ser administrada para impedir que o sedimento invadisse o interior do dispositivo de percussão da plataforma de perfuração. Se a plataforma de perfuração parar de funcionar por um longo tempo, o dispositivo de percussão será levantado 1-2m de distância do fundo do buraco para fixação
