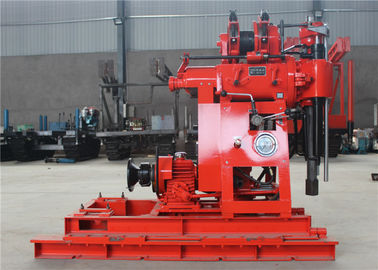

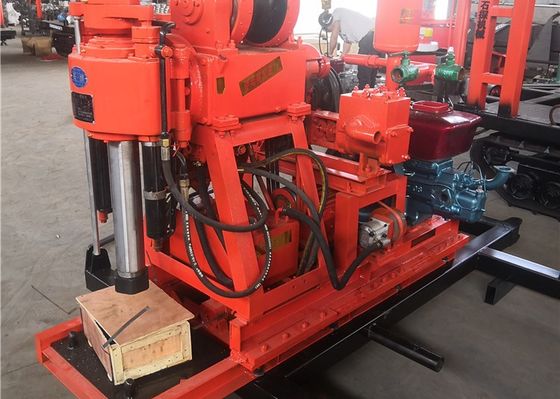

Forro de núcleo hidráulico portátil 180 m de profundidade para exploração geológica
Aplicação da plataforma de perfuração GK200
A plataforma de perfuração GK-200 foi desenvolvida para sintetizar as vantagens de várias plataformas de perfuração.O novo tipo de plataforma de perfuração de buracos rasos é usado principalmente em pesquisa geológica de engenharia e, em segundo lugar, usado em perfuração de núcleo.
GK200 Parâmetro da plataforma de perfuração do núcleo
|
Parâmetro técnico
|
|
|
Profundidade de perfuração:200m Diâmetro do buraco:75-300mm
Diâmetro do tubo de perfuração:42 mm Ângulo de perfuração:90°-75°
Dimensões da plataforma ( comprimento * largura * altura):1570×697×1360 (mm)
Peso (excluindo potência): 550 kg
|
Dispositivo de movimentação da plataforma
|
Distância de movimento:350 mm
Distância do porto: 300 mm
|
|
|
Velocidade vertical (quatro passos):71,182,310,790 r/min
Viagem vertical: 450 mm
A carga vertical até à velocidade máxima de movimento:00,05 m/s
Diminuir a velocidade da carga vertical máxima:0.067m/s
Força máxima de alimentação:15KN Gravidade vertical máxima:25KN
Torque de saída máximo vertical:1.5KN.m
|
|
|
Diâmetro do travão: 288 m Largura da faixa de travão: 50 m
Capacidade máxima de elevação da empilhadeira (corda única):20KN
Velocidade da circunferência do tambor:0.172,0.345,0.738,1.476m/s
Velocidade do tambor:20,39,85Diâmetro do tambor: 140 mm
Diâmetro da corda de arame:9.3 mm Capacidade de corda de arame: 40m
|
|
|
Modelo:YBC-12/80 Pressão nominal:8MPa Velocidade nominal:1500r/min Fluxo:8ml/r
|
|
|
Modelo de motor diesel: ZS1105-1 Potência: 12,1 kW
Velocidade nominal: 2200 r/min
Modelo do motor: Y160-4
Potência nominal: 11 kW Velocidade nominal: 1460 r/min
|
Aplicação da plataforma de perfuração GK200
1.1 Investigação geológica de engenharia de ferrovias, hidrelétricas, de tráfego, de pontes, de fundações de barragens e de outros edifícios.
1.2 Perforação geológica do núcleo, prospecção física.
1.3 Confusão de colagem pequena, perfuração de buracos.
1.4 Pequenas perfurações de poços.
A plataforma de perfuração está equipada com um mecanismo de bênção de cartão montado em bola com seis barras de perfuração ativas laterais.E tem as vantagens de alta eficiência de trabalhoÉ compacto, pequeno, leve, resistente à decomposição e fácil de remover.
GK200 Base de perfuração Precauções para perfuração no pátio
1Considere se a profundidade do poço é razoável.
Deveríamos primeiro investigar se há cabos, esgotos e outras instalações sob o solo, e evitar danos desnecessários.
2A conveniência, a saúde e outras questões devem ser consideradas.
Depois de perfurar o poço, encontrar um pouco de carvão e jogá-lo no poço com um saco e pressioná-lo no fundo do poço para absorver toxinas estranhas.Podes pôr alguns peixes pequenos., que é uma boa forma de testar a segurança da qualidade da água.
3O poço não deve ser muito profundo. Deve estar acima do solo e deve ser bloqueado com tijolos e pedras.fazer as pessoas se sentirem mais seguras e evitar perigos desnecessários.
