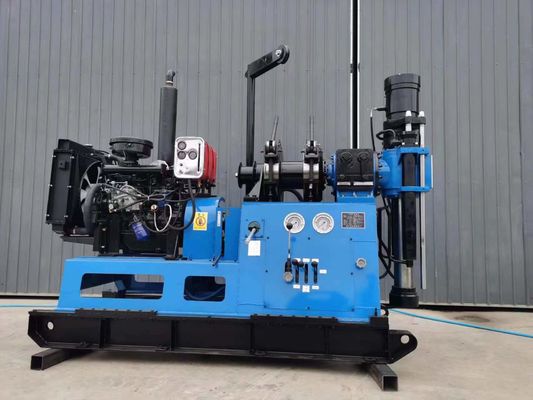

Máquina de perfuração geológica de tipo XY-3 para caminhos-de-ferro / perfuração de núcleo
Especificações:
1. controlo hidráulico
2Engenharia geológica, hidrologia, poços de água, edifícios, barragens, portos
ponte, exploração de petróleo, etc.
3. motor de óleo, bomba de óleo, junta rápida etc. são importados dos EUA
4. potência, manutenção flexível e fácil.
5. grande força de tração
6. grande binário, ampla gama de velocidades
Descrição
1, a embreagem está no estado, o cinto não gira na frente
As plataformas 2 e 200 não têm reversão ou reversão
3, a plataforma de perfuração pode ser decidido ângulo tipo torre reta e inclinada jogado a melhor seleção de solo de alta velocidade 75 ~ 90.
4, a terra debaixo do tubo de perfuração ativo com diâmetro variável mais três asas bit
Uma cabeça de ligação de diâmetro variável da haste de perfuração ligada ao tubo de perfuração ativo é ligada à haste de perfuração, a uma certa profundidade na cabeça, acima de 2 m de profundidade do tubo de perfuração no tubo central,60 metros de profundidade, preciso de um tubo de pólvora..
5, o diâmetro torna-se bit.
6, para acelerar, precisam acelerar a rotação do cinto de redução, velocidade de perfuração mais rápido, mas a resistência da plataforma de perfuração é baixa.
7, eficiência de trabalho: camada de solo completa, atingiu 60 metros por dia.
8, óleo hidráulico com 32 óleo, local frio com o n.o 42
9. Conexão de corda de arame e dispositivo de elevação. O elevador é pendurado na corda para puxar o tubo de perfuração / tubo de perfuração ativo, comprimento da corda de arame pela torre de perfuração decidido.
10, as plataformas de perfuração de estrada de minas de carvão estão disponíveis, sem.

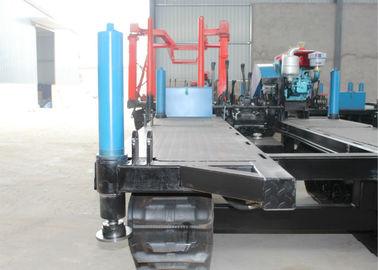

XY-3 Crawler Máquina de perfuração de poços de água Parâmetro
| Estação de perfuração XY-3C |
Parâmetros da máquina de perfuração |
| Profundidade do buraco de perfuração |
530m |
| O diâmetro do buraco |
75-530 mm |
| Diâmetro do buraco |
300 mm |
| Diâmetro do buraco final |
75 mm |
| Tubos |
f60 |
| Inclinação do buraco |
90° - 65° |
| Eje vertical |
| Velocidade do eixo vertical para a frente |
32-1057 r/min |
| Velocidade de inversão vertical |
29-137r/min |
| Tracção vertical |
600 mm |
| Diâmetro interno vertical do orifício |
96 mm |
| Capacidade de elevação do eixo vertical |
60KN |
| Enrolamento primário |
| Velocidade de enrolamento da corda única |
00,5-1,9 m/s |
| Diâmetro da corda de arame |
12.5 mm |
| Capacidade de elevação de corda única |
30KN |
| Diâmetro do tambor |
300 mm |
| Capacidade do tambor |
65m |
| Bomba de lama (opcional) |
| Bomba de lama de tipo triplex horizontal BW-250 |
| Deslocamento |
250 L/min |
| Pressão do trabalho |
80 kgcm2 |
| Diâmetro do tubo de entrada |
76 mm |
| Diâmetro do tubo de saída |
51 mm |
| A bomba de engrenagem |
| Bomba de óleo de engrenagem duplex |
CBF-F63/25 |
| Antes da pressão do trânsito |
63L/min 20Mpa |
| Depois da pressão do trânsito |
25L/min 20Mpa |
| Potência da plataforma de perfuração |
| O motor diesel |
O número de cilindros deve ser igual ou superior a: |
| motor |
Y180L-4/22kw |
| Peso e tamanho |
| Peso do equipamento |
3600 kg |
| Dimensões gerais |
3500*1900*2600 mm |
Jinzhou Shitan Machinery Equipment Co., Ltd. Produtos principais:
Instalação de perfuração pneumática / Instalação de perfuração a ar ((ST-180,ST-200,ST-260,ST-300,ST-350,ST-400,ST450,ST-450,ST-500,ST-600,ST-800 e outras Instalações pneumáticas de perfuração de poços de água), Crawler Water Well Drilling Rig / Trailer Mounted Drilling Rig / Water Well Drilling Rig / Hydraulic Borewell Machine / Hard Rock Drilling Equipment / Diamond Core Drill Rig / Geological Drilling Rig / Soil Testing Drilling Rig / Portable Water Well Drilling Rig（ST-30，ST-50，XY-1A, XY-1B, XY-2, XY-2B,GK180, GK200, GY150, GY200 e 30 máquinas de perfuração de impacto, máquinas de perfuração de túneis da série ZLJ e outras máquinas de perfuração geológicaBW160,BW200,BW250,BW850 série Bombas de lama de perfuração), Compressor de ar de perfuração, Bits de perfuração de poços de água ((Bits de perfuração PDC, Bits Tricone, Bits de botão DTH), Tubos de perfuração de poços de água,Peças sobressalentes de máquinas de perfuração, juntas de hastes de perfuração, tubos de carcaça, acoplamento de carcaça, tubo central, acoplamento de tubo central, elevadores, martelo automático de queda, amostrador, ferramenta SPT, garfo de chave, garfo pad, acoplamento de fechadura), Track Transporter
Boa qualidade, serviço pós-venda profissional, bem-vindo a encomendar
