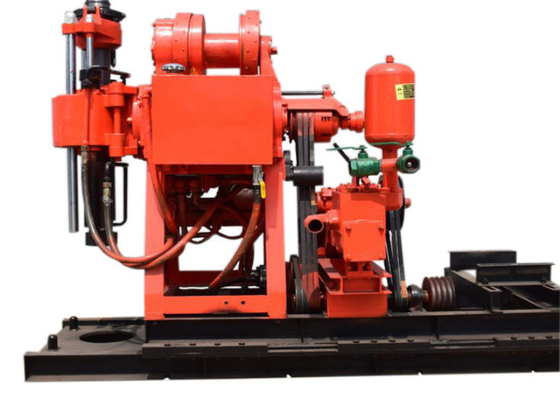

Máquina de perfuração de núcleo multifuncional XY-1 380V para investigação geológica
Aplicação da plataforma de perfuração do núcleo XY-1
Utilizado para investigação geral, exploração geofísica, construção rodoviária e de edifícios, perfuração de buracos de explosão, etc. Com dispositivo de alimentação hidro-automático e alta eficiência de perfuração.Projetado com unidade de hidrogravagem em vez de deslizamentos para garantir a perfuração a partir de parada ao mudar tubos.Levas estreitas, convenientes de operar, operações seguras e fiáveis.Construção compacta.Todas as brocas, bombas de água e motores diesel instalados numa única estrutura de base resultam em poupança de espaço.Ligre em peso,fácil desmontagem para transporte e aplicável às condições de trabalho em zonas de planície e de montanha.
Parâmetro da plataforma de perfuração do núcleo XY-1
| Tipo XY-1 |
| Perfurador |
Cabeça giratória |
|
Profundidade de perfuração
|
Max. - O quê?100 |
Velocidade do fuso
|
142,285,570 ((r/min)
|
|
Diâmetro do buraco
|
Max.110m |
Tração do fuso |
450 km |
| Diâmetro da haste |
42 mm |
Pulsão do eixo |
Max.15KN |
| Intervalo de ângulos |
90°~75° |
Capacidade de elevação do fuso |
Max. 25KN |
| Bomba de óleo |
Bomba de água |
| Modelo |
YBC-12/80 |
Modelo |
Bomba de óleo de engrenagem |
| Pressão nominal |
12.5Mpa |
Pressão de trabalho |
0.7-1.2Mpa |
| Velocidade de fluxo |
8 ml/r |
|
|
| Velocidade |
800-2500 r/min |
|
|
| Elevação |
Potência (diesel) |
| Capacidade máxima de elevação |
10KN |
Modelo (motor diesel) |
1105 |
| Revolução do tambor de elevação |
55,110,220 ((r/min) |
Potência nominal |
12.1 kW |
| Diâmetro do tambor |
145 mm |
Velocidade |
2200 r/min |
| Peso |
500 kg |
| Tamanho |
1640*1030*1440 mm |
Descrição da plataforma de perfuração do núcleo XY-1
A plataforma de perfuração de núcleo XY-1 é adequada para aplicações de exploração e investigação geral, prospecção geofísica, exploração rodoviária e de construção, buracos de explosão e outras operações de perfuração.
1Com dispositivo de alimentação automática hidráulica, elevada eficiência de perfuração.
2O mecanismo de retenção com mandíbulas esféricas superiores é usado como substituto do chuck.
3Manobras centralizadas, operação fácil, segura e fiável.
4A plataforma de perfuração, a bomba e o motor diesel são instalados numa estrutura de base comum, de modo a ter uma estrutura compacta e ocupar uma pequena área de campo.
5- Peso leve, elevada desmontabilidade, fácil transporte e adequado para operações em planícies ou zonas montanhosas.
XY-1 Core Drill Rig O que é uma investigação de amostra de solo?
A investigação do solo consiste na realização de ensaios físicos no local para compreender as condições do solo para a concepção geotécnica.Teste de penetração padrão, Instalação de tubos de água, instrumentação, etc.
