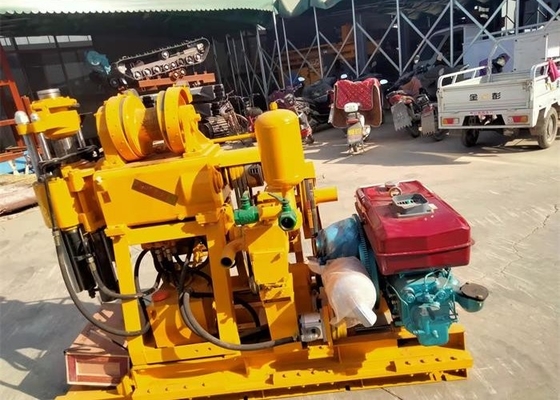

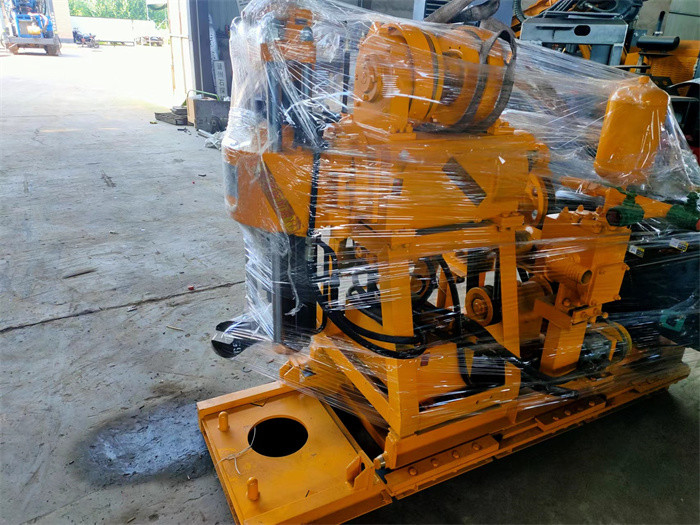

Perfuratriz de Poços de Água de Engenharia XY-1A 150 Metros
Perfuratrizes de Engenharia XY-1A Introdução
Pequena perfuratriz amplamente utilizada na perfuração de poços residenciais, poços industriais e amostragem geológica de prospecção, serviço SPT, etc. O diâmetro de perfuração varia de 50-200mm ou maior, de acordo com os requisitos do cliente. A perfuratriz XY-1A é usada principalmente para investigação e exploração geológica geral, exploração de fundações de estradas e edifícios altos, tipos de furos em estruturas de concreto, diques de rios, ar condicionado central de temperatura do solo, etc.
Perfuratrizes de Engenharia XY-1A Parâmetro
| Perfuratriz Xy -1 A |
Diâmetro do furo de perfuração |
mm |
150 |
| Profundidade de perfuração |
m |
150 |
| Diâmetro da haste de perfuração |
mm |
42 |
| Inclinação do furo |
° |
90°～75° |
| Dimensão da perfuratriz (C×L×A) |
mm |
1640×1030×1440 |
| Peso da perfuratriz (exceto motor) |
kg |
500 |
|
giroscópio
|
velocidade do eixo (três blocos) |
r/min |
142,285,570 |
| curso do eixo |
mm |
450 |
| velocidade máxima de deslocamento |
m/min |
3 |
| força máxima de avanço vertical |
KN |
15 |
| levantamento máximo vertical |
KN |
25 |
| guincho |
capacidade de içamento (corda de velocidade única) |
KN |
10 |
| velocidade do tambor |
r/min |
55,110,220 |
| velocidade circunferencial do tambor |
m/s |
0.42,0.84,1.68 |
| diâmetro do tambor |
mm |
145 |
| diâmetro da corda de aço |
mm |
9.3 |
| peso da corda |
m |
27 |
|
o diâmetro do freio
|
mm |
230 |
| largura da cinta do freio |
mm |
50 |
| bomba de água |
tipo de bomba |
horizontal de cilindro único de dupla ação |
|
| deslocamento máximo |
L/min
|
95(77) |
|
pressão máxima permitida
|
Mpa |
1.2 |
| pressão de trabalho |
Mpa |
1.2 |
| diâmetro do cilindro |
mm |
80 |
| bomba de óleo |
tipo de bomba |
bomba de engrenagem |
|
| potência |
KW |
16.2 |
| pressão nominal |
Mpa |
12.5 |
| tipo de motor |
YBC-12/125 |
|
| deslocamento |
L/r |
12 |
| velocidade nominal |
r/min |
2000 |
Características da Perfuratriz de Engenharia XY-1A
1. Com dispositivo de alimentação hidráulica, eficiência de perfuração elevada, força de trabalho reduzida.
2. A perfuratriz é equipada com um mecanismo de fixação de mandíbula esférica superior e um kelly hexagonal que pode ser substituído sem desligamento, alta eficiência, seguro e confiável.
3. Um manômetro de pressão no fundo do furo é montado, indicando a pressão para controlar o status dentro do furo.
4. Estrutura compacta, pequeno volume, leve, alta destacabilidade, fácil transporte e adequado para operações em áreas planas ou montanhosas.
Qual é a diferença entre investigação de local e investigação de solo?
A investigação de local ou exploração de solo é feita para obter informações sobre as condições do subsolo no local da construção proposta. A exploração de solo consiste em determinar o perfil dos depósitos de solo naturais no local, coletar amostras de solo e determinar as propriedades de engenharia dos solos.
Instalação do Tubo de Amostragem
Engate o elevador na ranhura da junta de diâmetro variável, mova a alavanca direita do guincho para pegar o garfo de apoio, retire o tubo perfurado, instale o tubo de amostragem, levante a ferramenta de perfuração até o topo do furo, mova continuamente a alavanca esquerda do guincho e abaixe a ferramenta de perfuração no furo em velocidade uniforme. Quando a ranhura da junta de diâmetro variável estiver próxima à entrada, use o garfo de apoio para bloquear e remover o elevador.
