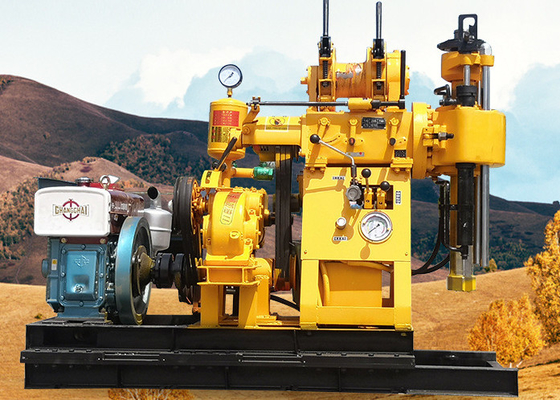

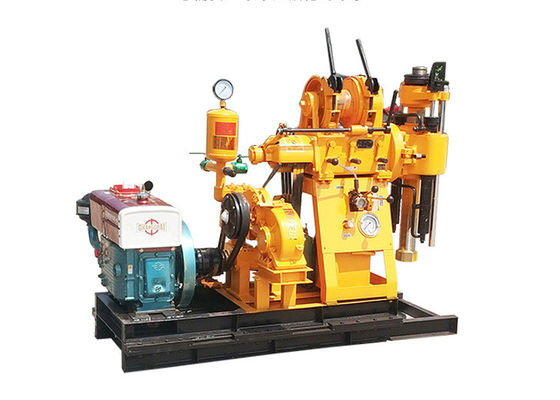

XY-1AEnsaios do solo com diâmetro de buraco de 150 mm Estação de perfuração geológica
Instalação de perfuração geológica XY-1AEu...Introdução
É uma plataforma de perfuração portátil de alimentação hidráulica, que é adequada para a exploração geológica de engenharia de edifícios industriais e civis, ferrovias, hidrelétrica, transporte, pontes,fundamentos de barragens e outros edifícios.
Instalação de perfuração geológica XY-1AParâmetros:
| Xy -1 Uma plataforma de perfuração |
Diâmetro do buraco de perfuração |
mm |
150 |
| Profundidade de perfuração |
m |
150 |
| Diâmetro do tubo de perfuração |
mm |
42 |
| Inclinação do buraco |
° |
90° ≈ 75° |
| Dimensão do equipamento ((L×B×H) |
mm |
1640 × 1030 × 1440 |
| Peso da broca (excepto motor) |
Quilos |
500 |
|
giroscópio
|
Velocidade do fuso ((três blocos) |
r/min |
142,285,570 |
| viagem do fuso |
mm |
450 |
| Velocidade máxima de movimento |
m/min |
3 |
| Força máxima de alimentação vertical |
CN |
15 |
| elevação vertical máxima |
CN |
25 |
| Velocidade |
Capacidade de elevação ((cordas de velocidade única) |
CN |
10 |
| velocidade do tambor |
r/min |
55,110,220 |
| velocidade circunferencial do tambor |
m/s |
0.42,0.84,1.68 |
| Diâmetro do tambor |
mm |
145 |
| Diâmetro da corda de arame |
mm |
9.3 |
| Peso da corda |
m |
27 |
|
o diâmetro do travão
|
mm |
230 |
| largura da faixa de travagem |
mm |
50 |
| bomba de água |
Tipo de bomba |
cilindro único horizontal de dupla ação |
|
| Deslocamento máximo |
L/min
|
95(77) |
|
pressão máxima admissível
|
MPa |
1.2 |
| pressão de trabalho |
MPa |
1.2 |
| Diâmetro do cilindro |
mm |
80 |
| bomba de óleo |
Tipo de bomba |
bomba de engrenagem |
|
| potência |
KW |
16.2 |
| pressão nominal |
MPa |
12.5 |
| Tipo de motor |
YBC-12/125 |
|
| deslocamento |
L/r |
12 |
| velocidade nominal |
r/min |
2000 |
XY-1 Características da plataforma de perfuração geológica
1Quando os furos finais têm, respectivamente, 75 mm e 46 mm de diâmetro, as profundidades nominais dos furos são, separadamente, 100 m e 180 m. A profundidade máxima não pode exceder 110% da profundidade perfurada em cada furado.O diâmetro máximo permitido do buraco é de 150 mm. 2.Com dispositivo de alimentação hidráulica, elevada eficiência de perfuração, redução da força de trabalho. 3.A plataforma está equipada com um mecanismo de retenção da mandíbula superior esférica e uma haste de perfuração hexagonal que pode ser substituída sem desligarO sistema de medição de pressão é um sistema de medição de pressão que permite controlar a pressão no interior do orifício.Alta capacidade de desmontagem, de fácil transporte e adequado para operações em zonas de planícies ou de montanha.
Melhor momento para testar o solo
As amostras de solo podem ser tomadas a qualquer momento do ano. É importante, no entanto, tirar amostras aproximadamente na mesma época do ano.Isto permite tempo para a cal recomendada para reagir e alterar o pH antes da plantação..
Procedimentos de inspecção das plataformas de perfuração de núcleo
I. Inspecção de rotina da aparência
(1) Verificar regularmente se a pintura na camada de superfície da plataforma de perfuração está solta, principalmente se as partes operativas estão enferrujadas;
(2) Verificar regularmente se o reforço está solto;
(3) Verificar regularmente a posição de soldadura para detectar problemas de soldadura e dessoldagem.
II. Ensaios em marcha lenta
(1) Realizar a operação real da plataforma de perfuração sem carga, de acordo com os procedimentos de operação de segurança, e em marcha lenta durante 20 minutos;
(2) Verificar regularmente se o funcionamento do sistema de transmissão hidráulica está em ordem, se as vedações hidráulicas, os tubos de óleo e os conectores têm fugas de óleo, se a temperatura está em ordem,e se o manômetro de vácuo está OK;
(3) Verificar regularmente se o reforço está solto e se as várias operações práticas são sensíveis e fiáveis.
