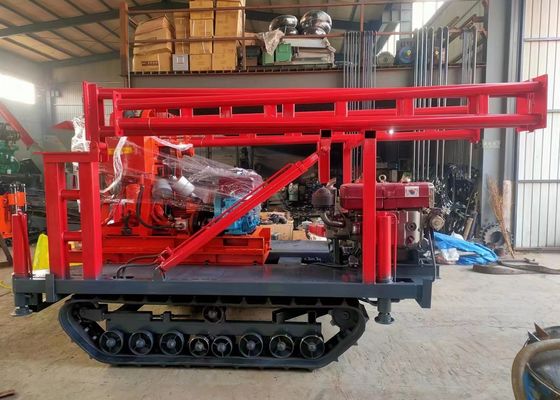

XY-1 Pequenas plataformas de perfuração de poços de água para o núcleo de rocha
Aplicações deEquipamento de perfuração de poços de água
A plataforma de perfuração XY-1 é uma perfuração leve e rasa com alimentação hidráulica.
Exploração geofísica, exploração rodoviária e de edifícios e perfuração de poços de água de pequena dimensão, etc.
Parâmetro técnico da plataforma de perfuração de poços de água
| Máquina de perfuração |
| Diâmetro da perfuração ((mm) |
110 |
| Profundidade de perfuração (m) |
100 |
| Diâmetro do tubo de perfuração (mm) |
42 |
| Ângulo de perfuração ((°) |
90 ~ 75 |
| Tamanho do equipamento ((L * B * H) |
1640* 1030* 1440 (mm) |
| Peso do equipamento (exceto motor) |
500 |
| Gyrator |
| Velocidade do fuso (quatro marchas) (r/min) |
142,285,570 |
| Viagem do fuso ((mm) |
450 |
| Velocidade máxima de elevação sem carga do fuso ((m/s) |
0.05 |
| Espinil sem queda de carga Velocidade máxima de movimento ((m/s) |
0.067 |
| Pressão máxima de alimentação do fuso (KN) |
15 |
| Força máxima de elevação do fuso (KN) |
25 |
| Torque de saída máximo do fuso ((KN• m) |
0.5 |
| Montagem do guincho |
| Força de elevação máxima do guincho (cordão único) ((KN) |
10 |
| Velocidade do rolo (r/min) |
55,110,220 |
| Velocidade da circunferência da bobina ((m/s) |
0.42,0.84,1.68 |
| Diâmetro da bobina ((mm) |
145 |
| Diâmetro da corda de arame ((mm) |
9.3 |
| Densidade da corda de arame (m) |
27 |
| Diâmetro do travão ((mm) |
230 |
| Largura da faixa de travagem (mm) |
50 |
| Bomba de água |
| Tipo de bomba |
De cilindrada única horizontal de dupla ação |
| Deslocamento máximo (motor) ((L/min) |
95(77) |
| Pressão de trabalho (Mpa) |
0.7 |
| Diâmetro do cilindro (mm) |
80 |
| Corrida do pistão ((mm) |
100 |
| Pressão máxima admissível (Mpa) |
1.2 |
| Bomba de óleo |
| Tipo de bomba de óleo |
Bomba de engrenagem |
| Pressão nominal (Mpa) |
12.5 |
| Fluxo nominal ((ml/r) |
20 |
| Velocidade nominal ((r/min) |
800-2500 |
| Motores a diesel |
| Motor a diesel |
ZS1100 |
| Potência nominal (KW) |
12.1 |
| Velocidade nominal (r/min) |
2200 |
| Pressão nominal ((Mpa) |
11 |
| Tipo de motor |
Y160M - 4 |
Equipamento de perfuração de poços de águaInstruções de utilização
1Com dispositivo de alimentação automática hidráulica, elevada eficiência de perfuração.
2. O mecanismo de retenção com mandíbulas esféricas superiores é utilizado como substituto do chuck.
substituído sem desligamento.
3Manobras centralizadas, operação fácil, segura e fiável.
4A máquina de perfuração, a bomba e o motor diesel estão instalados num quadro de base comum, a fim de:
possuem uma estrutura compacta e ocupam uma pequena área de campo.
As operações em planícies ou zonas montanhosas..
Descrição do efeito da aplicação
1.De acordo com o fundo diferente da escolha de liga, diamantes e peças compostas de bits para perfuração.
2, pode perfurar argila e rocha arenosa de grau 2-9 etc.
- Não.
