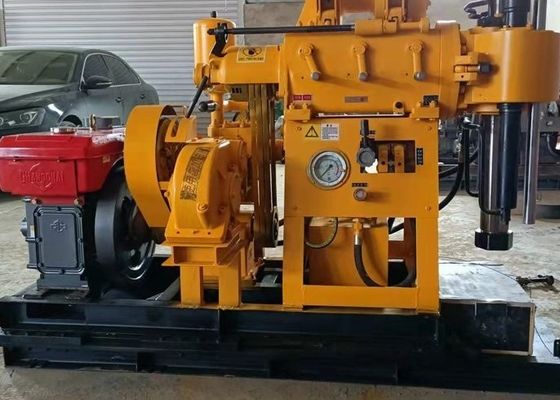

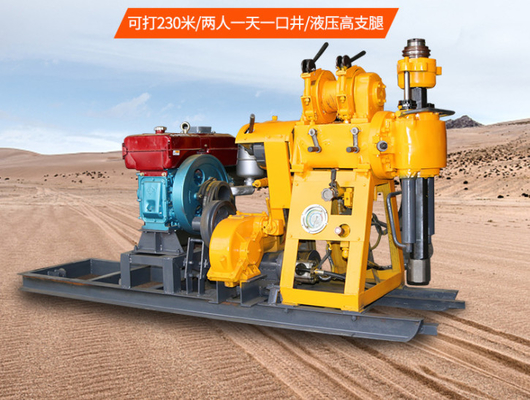

Máquina de Coleta de Amostras de Solo para Testes de Perfuração de Núcleo de 100 Metros com Motor Diesel de 18 HP
Descrição do Produto da Sonda de Perfuração XY-1
É de 100 metros de profundidade com diâmetros de furo personalizados, amplamente utilizado na investigação geológica de engenharia de ferrovias, hidrelétricas, tráfego, pontes, fundações de barragens e outros edifícios. Leve, fácil de desmontar para transporte e aplicável a condições de trabalho em áreas planase montanhosas.é uma sonda de perfuração diamantada de núcleo potente e versátil, projetada para exploração mineral e investigação geológica. Pesando apenas 600 kg, esta sonda leve e compacta é ideal para várias aplicações de perfuração, tornando-a um item essencial para qualquer operação de perfuração.
Sonda de Perfuração XY-1 Parâmetros do Produto:
| Capacidade de perfuração (m) |
haste de 73 |
100 |
| haste de 60 |
200 |
| haste de 50 |
380 |
| haste de 42 |
530 |
| Velocidade do fuso (r/min) |
Para frente |
65;114;180;248;
310;538;849;1172 |
| Reverso |
51;242 |
| Torque máximo (Nm) |
2760 |
| Faixa de ângulo |
0-90° |
| Força máxima de tração do fuso (KN) |
60 |
| Curso do fuso (mm) |
600 |
| Capacidade máxima de vida do guincho com cabo único (KN) |
30 |
| Diâmetro interno do fuso (mm) |
76 |
| Bomba de óleo |
SCB32/12 |
| Unidade de potência |
Motor elétrico |
Y180L-4,22Kw |
| Motor a diesel |
395K2,19.85Kw |
| Diâmetro interno do fuso (mm) |
2150x900x1690 |
| Peso do corpo da sonda (excluindo potência) (kg) |
950 |
Sonda de Perfuração XY-1 Características do Produto
1. Cinco marchas, e a velocidade mais alta pode atingir 1045r/min, melhorando a eficiência da perfuração.
2. Haste de perfuração 53 x 59 adotada, alta rigidez e forte torque de entrega.
3. A máquina é equipada com tecnologia de patente nacional: embreagem cônica, com características de forte torque de transmissão, operação fácil e manutenção gratuita.
4. Para o guincho, usamos engrenagem planetária de módulo grande e adicionamos estrutura de suporte, aumentando muito a capacidade de içamento e frenagem do guincho.
5. O fuso vertical é fixado por quatro grupos de rolamentos para garantir que a máquina rotativa seja rígida o suficiente para camadas de cascalho e outras condições geológicas complexas.
A manutenção diária da sonda de núcleo
⑴ A manutenção diária deve ser realizada pelos técnicos de operação real, e o formulário de registro deve ser preenchido cuidadosamente;
⑵ A sonda de perfuração deve ser limpa antes de cada turno. As superfícies de guia lineares dos carros superior e inferior, eixos verticais e pistões geralmente ficam manchados de lama ao serem retirados do furo. Essas superfícies de contato devem ser limpas e óleo deve ser adicionado;
(3) Antes de cada turno, verifique se o nível de óleo da caixa hidráulica é adequado para o nível de óleo da caixa de câmbio. Se o nível de óleo estiver muito baixo, complete a graxa imediatamente;
(4) Os técnicos de operação real de cada turno devem adicionar uma camada de graxa lubrificante ao copo de óleo na superfície de guia linear da estrutura superior. Encha o copo de óleo da bomba do eixo de liberação da embreagem com graxa lubrificante uma vez por mês;
(5) Os técnicos de operação real devem inspecionar a tela do filtro de óleo semanalmente e limpá-la imediatamente se houver algum bloqueio.
