XY-1A Teste de solo Procuradora de minerais Máquina de perfuração de segunda classe Certificação ISO CE

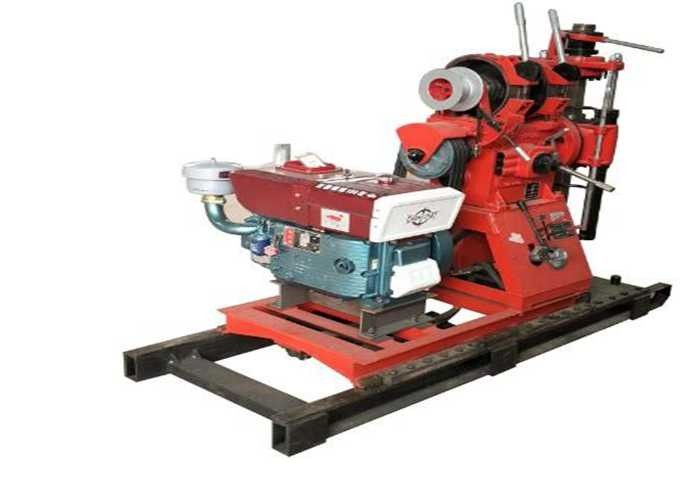

Máquina de perfuração geológica XY-1ABreve introdução
A plataforma de perfuração XY-1 é uma máquina de perfuração com fuso compacto.Também pode ser utilizado para engenharia de levantamento geológico e injeção nos campos ferroviários, rodovias, pontes, obras de irrigação, barragens, etc.
Fácil de operar e manter.
Máquina de perfuração geológica XY-1AParâmetros:
| Fundamentos |
Especificações |
Valor |
Guincho. |
Especificações |
Valor |
Máquina de potência |
Especificações |
Valor |
| Profundidade de perfuração (m) |
100 |
180 |
Capacidade máxima de elevação (cordas únicas) KN |
15 |
Tipo |
Motor a diesel |
Motor elétrico |
| Diâmetro do orifício ((mm) |
75 |
46 |
Velocidade do tambor (r/min) |
121 76 36 |
Modelo |
ZS1100 |
Y160M-4 |
| Diâmetro da haste de perfuração ((mm) |
42 |
43 |
Velocidade da circunferência do tambor (segunda camada) m/s |
0.166,0.3310.733,1.465 |
Potência nominal ((KW) |
12.1 |
11 |
| Ângulo de perfuração |
90° ≈ 75° |
Diâmetro do tambor (mm) |
140 |
Velocidade nominal (r/min) |
2200 |
1460 |
Exercícios de perfuração geológica XY-1A
1A plataforma de perfuração é utilizada principalmente para perfuração de buracos, tais como levantamento geral e exploração de depósitos minerais específicos e exploração geológica de engenharia.Furtos de inspecção para várias estruturas de betão.
2As brocas de diamante, liga e aço podem ser selecionadas para perfuração de acordo com diferentes formações.
3Quando o diâmetro do buraco final for de 75 mm e 46 mm, a profundidade nominal de perfuração é de 100 m e 180 m, respectivamente, e a profundidade máxima não deve exceder 110% de cada profundidade de perfuração.O diâmetro nominal da abertura é de 110 mm, e o diâmetro máximo da abertura é de 150 mm.
Estação de perfuração geológica XY-1A Principais características
1Equipado com um mecanismo de alimentação por pressão de óleo, melhora a eficiência da perfuração e reduz a intensidade de trabalho dos trabalhadores.
2A plataforma de perfuração está equipada com um mecanismo de fixação do tipo pinça de esfera e uma vara de perfuração activa hexagonal, que pode implementar a reversão sem parar da vara, com alta eficiência de trabalho, operação conveniente,e segurança e fiabilidade.
3Equipado com um manômetro no fundo do buraco para indicar a pressão para facilitar o controlo da situação no interior do buraco.
4A operação centralizada da alça é conveniente.
5A plataforma de perfuração tem uma estrutura compacta, pequeno volume, peso leve, forte decomposição, e é fácil de realocar, adequado para o trabalho em planícies ou áreas montanhosas.
O eixo vertical adota uma estrutura octogonal, que é mais adequada para a transmissão de alto binário.
