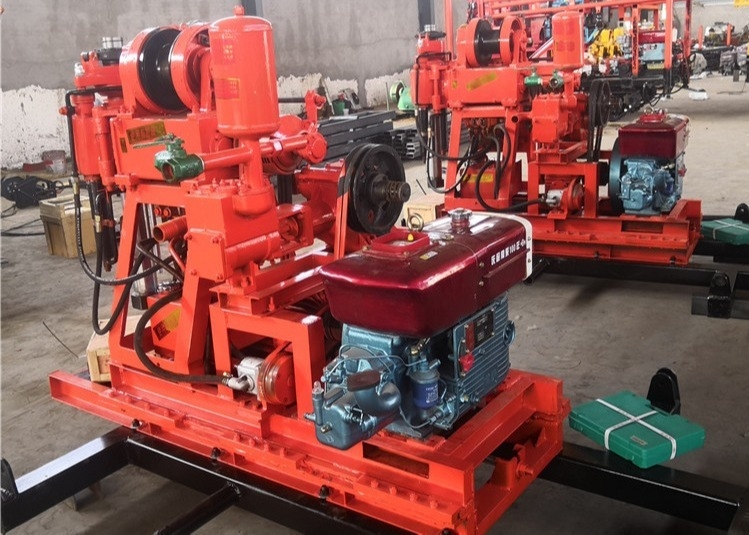

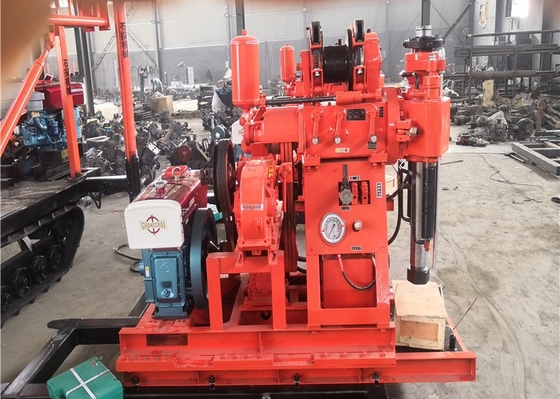

GK 200 Máquina de perfuração para análise de solos a diesel
Descrição do produto:
A máquina de perfuração Gk-200-2 é amplamente utilizada e alimentação hidráulica, que tem as características de grande potência, grande força de elevação (2T) e alto binário de transmissão,Instalação de perfuração para exploração e investigação geral de depósitos minerais do solo, exploração geotécnica de engenharia e inspecção de buracos de estruturas de concreto
Parâmetro do produto:
|
Diâmetro do buraco
|
75,91,110,130,150300 mm
|
|
Profundidade de perfuração
|
200,150,100,70,5030m
|
|
Diâmetro do tubo de perfuração
|
42,50,60 mm
|
|
Intervalo de ângulos
|
90°-75°
|
|
Tamanho ((L*W*H)
|
1433*697*1273 mm
|
|
Peso (sem unidade de potência)
|
525 kg
|
|
Gyrator
|
|
Velocidade do fuso (de 4 velocidades)
|
71, 142, 310, 620r/min
|
|
Tração do fuso
|
450 mm
|
|
Velocidade máxima do fuso para cima (sem carga)
|
00,05 m/s
|
|
Velocidade máxima do fuso para baixo (sem carga)
|
0.067m/s
|
|
Força máxima de alimentação do fuso
|
15KN
|
|
Força de elevação máxima do fuso
|
25KN
|
|
Torque de saída máximo do fuso
|
1.25KN.M.
|
|
Elevador (winch)
|
|
Capacidade máxima de elevação (cordão único)
|
15KN
|
|
velocidade
|
19, 38, 84, 168 r/min
|
|
Velocidade linear do tambor de elevação ((dois níveis)
|
0.166, 0.331, 0.733, 1,465m/s
|
|
Dia de bateria
|
140 mm
|
|
Diâmetro da corda de arame
|
9.3m
|
|
Capacidade de cabos de arame
|
35m
|
|
Dia de travagem
|
252 mm
|
|
Largura do cinto de travagem
|
50 mm
|
|
Bomba de óleo
|
|
Modelo
|
YBC-12/125
|
|
Pressão nominal
|
12.5Mpa
|
|
Deslocamento
|
12 ml/h
|
|
Velocidade
|
2000 r/min
|
|
Potência (motor ou motor a diesel)
|
|
Modelo (motor diesel)
|
ZS1115
|
|
Potência nominal
|
16.2kw
|
|
Velocidade
|
2200 r/min
|
|
Modelo (motor)
|
Y160-4
|
Vantagens do produto
A perfuração de diamantes, de ligas, de rolos de aço, etc., está disponível de acordo com diferentes estruturas geológicas.
Quando o buraco final tem, respectivamente, 75 mm e 46 mm de diâmetro, as profundidades nominais dos buracos são de 100 m e 180 m. A profundidade máxima não pode exceder 110% da profundidade perfurada em cada buraco.O diâmetro máximo permitido do buraco é de 150 mm
Características
Com o mecanismo de alimentação hidráulica, melhora a eficiência da perfuração, reduzindo a intensidade de trabalho dos trabalhadores.
O equipamento está equipado com uma bola em um mecanismo de suporte cassete e uma barra de seis lados, a barra pode ser substituída sem desligamento, alta eficiência de trabalho, seguro e confiável
Equipado com indicador de pressão do manômetro de fundo do buraco e fácil de dominar o estado dentro do buraco
A alça centralizada, operação conveniente.
A máquina de perfuração tem as vantagens de estrutura compacta, pequeno volume, peso leve, movimentação conveniente, decomposição e resistência, adequada para zonas de planícies ou montanhas.
Adotando um grande Kelly, tubo de guia duplo, para aumentar a estabilidade.
Aplicações de sondas de perfuração
1A transmissão hidráulica da plataforma de perfuração utiliza eficazmente a potência, o que reduz a perda de potência e reduz os custos de perfuração.
2A plataforma de perfuração tem mais fases de velocidade positiva e 14-500r / min, e o binário de saída é de 13428-250N.m.
3O equipamento de perfuração tem 2 velocidades de marcha atrás, o que é conveniente para lidar com acidentes.
4O equipamento de perfuração do compressor de ar adota um mecanismo de dupla velocidade de longo curso, uma cabeça de potência mecânica, um sistema dee um curso de cabeça de potência de 3400MM para melhorar a eficiência da perfuração e reduzir a ocorrência de acidentes de enchimento e queima.
5O equipamento de perfuração de poços de água utiliza duas bombas de óleo para o abastecimento de óleo. Uma bomba única é usada para perfuração e uma bomba dupla é usada para confluência ao levantar.A perda de energia é pequena e o tempo auxiliar é curto.
6A máquina de perfuração tem estrutura avançada e layout razoável, que é conveniente para manutenção, manutenção e reparo.
7O chassi da máquina de perfuração de água do crawler é adotado, e a viagem do outrigger
O cilindro pode ser carregado automaticamente por 1,5 m, o que é conveniente para deslocalização e transporte.
8A plataforma de perfuração reserva algumas interfaces funcionais no sistema hidráulico e pode alargar as funções de acordo com as exigências tecnológicas de diferentes utilizadores.
