Equipamento Hidráulico Pequeno para Perfuração de Rocha
Especificações do Produto
| Número do Modelo |
150 |
| Uso |
Poço de água, ferrovias |
| Tipo de bomba de óleo |
YBC -20/125 |
| Motor a diesel |
1115 |
| Pressão de trabalho (Mpa) |
1.3 |
| Diâmetro de perfuração (mm) |
75, 91, 110, 130, 150, 300 |
| Distância de avanço |
300mm |

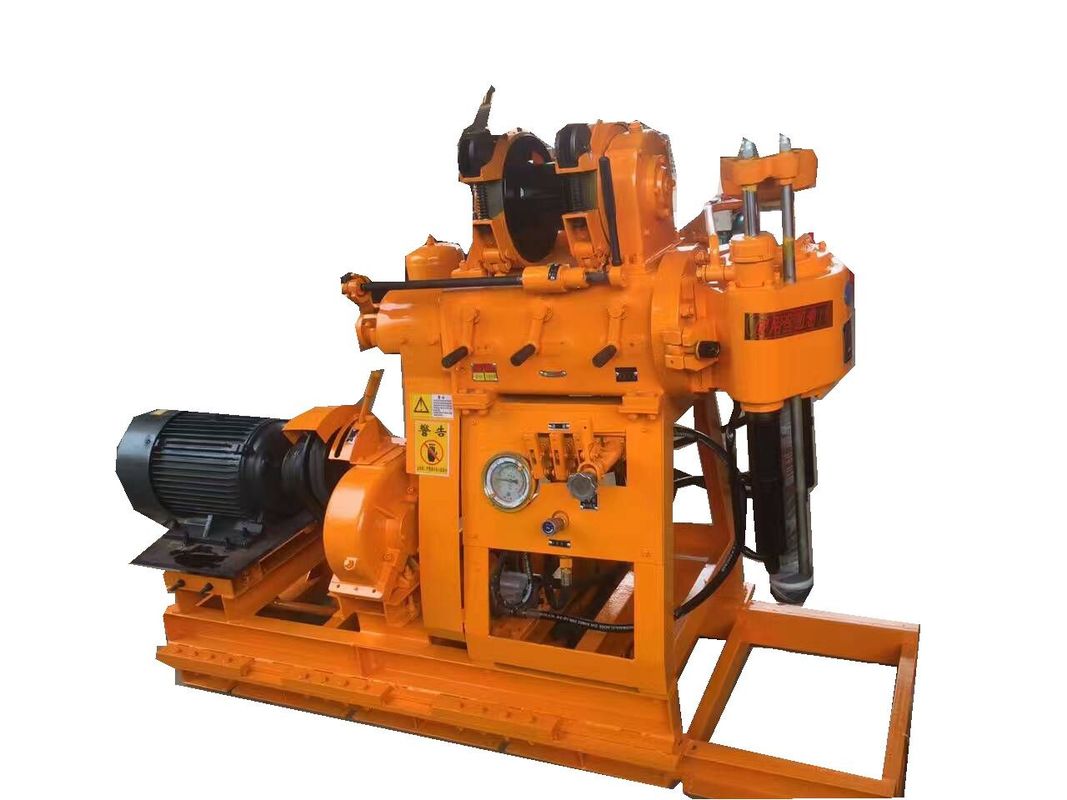

Sonda de Perfuração para Poços de Água e Sondagem de Núcleo ST-150
A ST-150 é uma sonda de perfuração leve para furos rasos com mecanismo de alimentação automática hidráulica, usada principalmente para exploração, levantamentos geofísicos, investigações de estradas e edifícios, e aplicações de perfuração de poços de água pequenos.
| Diâmetro de perfuração (mm) |
75, 91, 110, 130, 150 |
| Profundidade de perfuração (m) |
150, 100, 70, 50, 30 |
| Diâmetro do tubo de perfuração (mm) |
42, 50 |
| Ângulo de perfuração (°) |
90~75 |
| Tamanho do equipamento (C × L × A) |
1730 × 860 × 1360 (mm) |
| Peso da sonda (exceto motor) |
600 kg |
Especificações do Dispositivo Móvel
| Comprimento de deslocamento |
350mm |
| Distância de avanço |
300mm |
Especificações do Girador
| Velocidade do fuso (quatro marchas) (r/min) |
115, 230, 505, 1010 |
| Curso do fuso (mm) |
450 |
| Velocidade máxima de movimento de elevação do fuso sem carga (m/s) |
0.05 |
| Velocidade máxima de movimento de queda do fuso sem carga (m/s) |
0.067 |
| Pressão máxima de avanço do fuso (KN) |
15 |
| Força máxima de elevação do fuso (KN) |
25 |
| Torque máximo de saída do fuso (KN•m) |
1.5 |
Especificações do Conjunto do Guincho
| Força máxima de elevação do guincho (cabo único) |
20 KN |
| Velocidade do carretel (r/min) |
20, 39, 85, 170 |
| Velocidade circunferencial do carretel (m/s) |
0.172, 0.345, 0.738, 1.476 |
| Diâmetro do carretel (mm) |
140 |
| Diâmetro da cabo de aço (mm) |
9.3 |
| Densidade do cabo de aço (m) |
40 |
| Diâmetro do freio (mm) |
278 |
| Largura da cinta do freio (mm) |
50 |
Definição e Propósito
A sonda de perfuração de núcleo é um equipamento especializado projetado para impulsionar ferramentas de perfuração subterraneamente para obter dados geológicos físicos. Este equipamento mecânico é essencial para aplicações de exploração e desenvolvimento de recursos minerais.
As aplicações primárias incluem levantamento e exploração de minerais sólidos metálicos e não metálicos, exploração geológica de engenharia, investigações hidrogeológicas, levantamentos de campos de petróleo e gás, e operações de perfuração de poços de água.
Princípio de Funcionamento
Sistema de Potência
Gera energia operacional através de motores a diesel ou motores elétricos (AC/DC), fornecendo energia para todos os sistemas da sonda de perfuração.
Sistema de Transmissão
Distribui a energia do sistema de potência para vários mecanismos operacionais (rotação, elevação, circulação de lama) através de métodos de transmissão mecânica, hidráulica ou elétrica.
Sistema de Rotação
Composto por mesa rotativa, cabeçote de potência, eixo vertical, torneira de água e componentes de haste de perfuração ativa, este sistema impulsiona a rotação da broca para quebrar a rocha da formação.
Sistema de Elevação
Gerencia a elevação da ferramenta de perfuração durante as operações, a elevação do revestimento durante a conclusão e o controle da pressão de perfuração durante a perfuração ativa.
Sistema de Circulação de Lama
Inclui bomba de lama, manifold, tanque, controle de fase sólida e dispositivos de preparação. Mantém a circulação do fluido de perfuração para remover detritos de rocha, resfriar/lubrificar brocas e ferramentas.
Imagens do Produto
