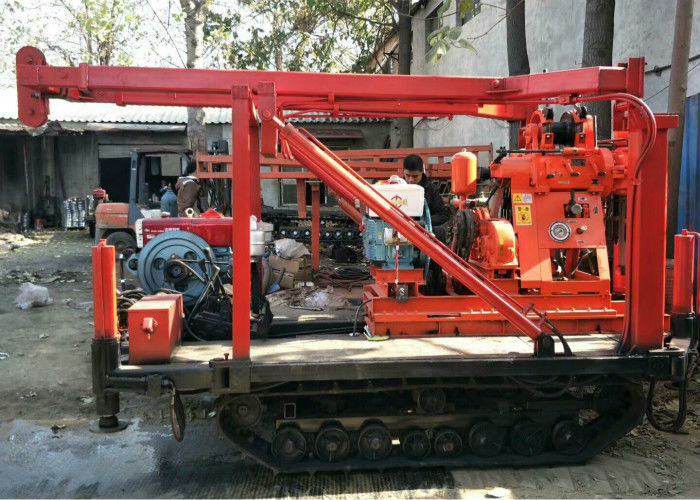

ESPECIFICAÇÕES PARA SONDA DE PERFURAÇÃO DE POÇOS DE ÁGUA XY-3
|
Parâmetros principais da sonda de perfuração XY-3
|
Profundidade de perfuração
|
600m
|
|
Calibre máximo do furo aberto
|
300mm
|
|
Calibre do furo final
|
75mm
|
|
Diâmetro da haste de perfuração
|
60mm
|
|
Ângulo de perfuração
|
90°~65°
|
|
Dimensão
|
2500 x 900 x 1800mm
|
|
Peso da sonda (sem energia)
|
1600kg
|
|
|
|
Para frente 30-1050r/min
|
|
Para trás 29 137r/min
|
|
Curso do eixo
|
600mm
|
|
Diâmetro interno do eixo
|
96mm
|
|
Capacidade de elevação
|
6000kg
|
|
|
Capacidade máxima de elevação em linha única
|
4000kg
|
|
Velocidade máxima de elevação em linha única
|
0,5-1,9m/s
|
|
Calibre do cabo de aço
|
12,5mm
|
|
Comprimento do cabo de aço
|
50m
|
|
Diâmetro do carretel
|
300mm
|
|
Largura da correia do portão dobrável
|
90mm
|
|
|
Tipo
|
BW-250
|
|
Vazão
|
250 L/min
|
|
Pressão de trabalho
|
80kg/cm²
|
|
Diâmetro do tubo de entrada de água
|
75 mm
|
|
Diâmetro do tubo de saída de água
|
50 mm
|
Bomba de óleo de engrenagem
|
Bomba de óleo de engrenagem dupla
|
CBF-F63/25
|
|
Vazão, pressão frontal
|
63 L/min 20Mpa
|
|
Vazão, pressão traseira
|
25 L/min 20Mpa
|
|
|
Motor a diesel
|
4105 76HP
|
|
Motor elétrico
|
Y180L-4 59KW
|
b. Grande potência do motor e duas marchas de rotação reversa, podem resolver facilmente acidentes de trabalho de perfuração.
c. As alavancas de operação são fixadas juntas em um layout razoável para tornar mais conveniente para os trabalhadores operarem a máquina.
d. Equipado com mandril hidráulico normalmente fechado, a operação é flexível e confiável.
e. O eixo e o guincho podem ser operados separadamente.
f. O eixo possui um grande diâmetro interno, capaz de usar haste de perfuração hexagonal grande.
Características:
1. Com dispositivo de alimentação hidráulica, eficiência de perfuração elevada, força de trabalho reduzida.
2. A sonda está equipada com um mecanismo de fixação de mandíbula esférica superior e haste de perfuração com acionamento hexagonal que pode ser substituída sem desligamento, alta eficiência, segura e confiável.
3. Um manômetro de fundo de furo é montado indicando a pressão para controlar o status dentro do furo.
4. Estrutura compacta, pequeno volume, leve, alta destacabilidade, fácil transporte e adequado para operações em áreas planas ou montanhosas.
