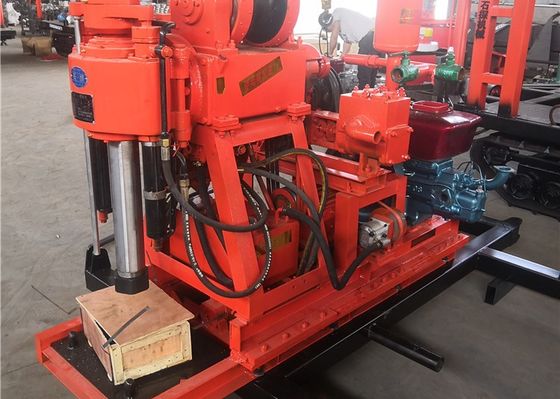

Máquina de perfuração de núcleo ((150 m), perfuração de poços de água, perfuração hidráulica XY-1A
Estação de perfuração do núcleo XY-1ADescrição do produto:
O Core Drill Rig XY-1A é amplamente utilizado para perfuração de poços de água, poços geotérmicos e de irrigação, investigação geotécnica, exploração mineira, construção de pontes, poços geotérmicos, buracos de explosão, etc.
- A máquina de perfuração do núcleo XY-1A.Parâmetros técnicos:
| Fundamentos |
Profundidade da perfuração (m) |
150 |
| Furo de perfuração ((mm) |
75 a 300 |
| Furo final (mm) |
75 |
| Diâmetro da haste (mm) |
42/50 |
| Ângulo de perfuração (grado) |
75 a 90 |
| Tamanho ((LxWxH) mm |
1710x8500x1340 |
| Peso (kg) |
500 |
| Espinha |
Velocidade do fuso (r/min) |
1010/790/470/295/140 (em inglês) |
| Viagem (mm) |
450 |
| Pressão máxima (kN) |
15 |
| Força de elevação (kN) |
25 |
| Elevação |
Força de elevação máxima (kN) |
15 |
| Velocidade do tambor (r/min) |
121/76/36 |
| Diâmetro do tambor (mm) |
140 |
| Diâmetro da corda de aço (mm) |
9.1-12 |
| Capacidade das cordas de aço |
35 |
| Diâmetro do travão (mm) |
252 |
| Largura da faixa de travagem (mm) |
50 |
| Bomba de óleo |
Modelo |
YB-20/125 |
| Pressão nominal (Mpa) |
12.5 |
| Fluxo (ml/r) |
20 |
| Velocidade nominal (r/min) |
1500 |
| Motor a diesel |
Modelo |
ZS1105 ((18 CV) |
| Velocidade nominal (r/min) |
2200 |
| Potência ((Kw) |
13.3 |
Exercícios de perfuração de núcleo XY-1A
1A plataforma de perfuração é utilizada principalmente para perfuração de buracos, tais como pesquisa geral e exploração de depósitos minerais específicos e exploração geológica de engenharia.Furtos de inspecção para várias estruturas de betão.
2As brocas de diamante, liga e aço podem ser selecionadas para perfuração de acordo com diferentes formações.
3Quando o diâmetro do buraco final for de 75 mm e 46 mm, a profundidade nominal de perfuração é de 100 m e 180 m, respectivamente, e a profundidade máxima não deve exceder 110% de cada profundidade de perfuração.O diâmetro nominal da abertura é de 110 mm, e o diâmetro máximo da abertura é de 150 mm.
Principais características da plataforma de perfuração do núcleo XY-1A
1Equipado com um mecanismo de alimentação a pressão de óleo, melhora a eficiência da perfuração e reduz a intensidade de trabalho dos trabalhadores.
2A plataforma de perfuração está equipada com um mecanismo de fixação do tipo pinça de esferas e uma vara de perfuração activa hexagonal, que pode implementar a reversão sem parar da vara, com alta eficiência de trabalho, operação conveniente,e segurança e fiabilidade.
3Equipado com um manômetro no fundo do buraco para indicar a pressão para facilitar o controlo da situação no interior do buraco.
4A operação centralizada da alça é conveniente.
5A plataforma de perfuração tem uma estrutura compacta, pequeno volume, peso leve, forte decomposição, e é fácil de realocar, adequado para o trabalho em planícies ou áreas montanhosas.
O eixo vertical adota uma estrutura octogonal, que é mais adequada para a transmissão de alto binário.
1Para que tipo de projetos você vai trabalhar?
Poço de água, poço, exploração de núcleos, fundação de pilhas, buracos de explosão, projeto de calor geotérmico ou outros?
2Profundidade máxima de perfuração que quiser.
100 m, 150 m, 200 m, 300 m, ou outra profundidade.
3O diâmetro mínimo e máximo do poço que precisa.
Max 200mm, Min 75mm.
4Condição geológica do local de trabalho, se o conhece.
Solo macio como solo, lama, areia?
Terreno duro como rochas duras?
